उत्पाद अवलोकन

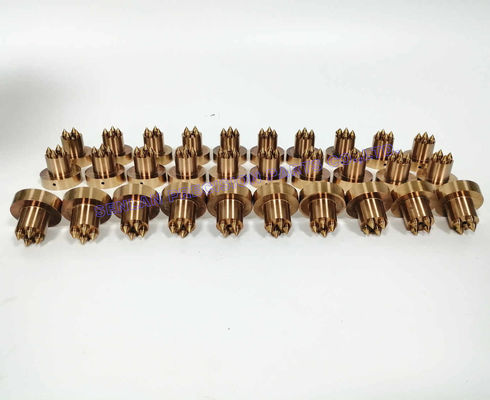

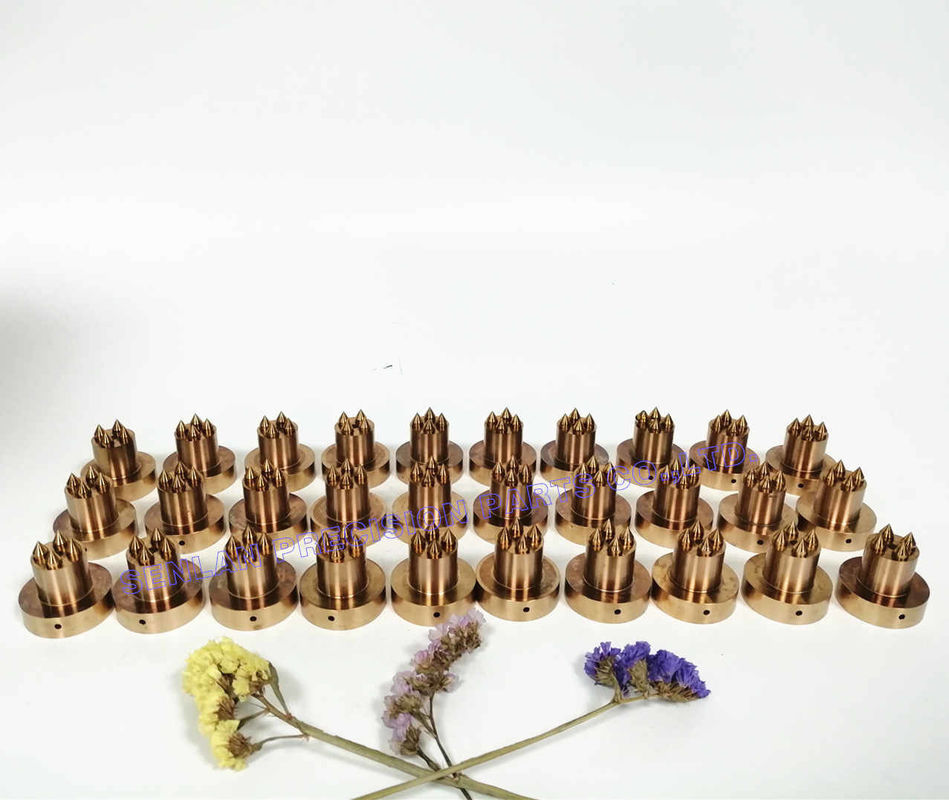

बेरिलियम कॉपर (BeCu) मोल्ड इंसर्ट प्लास्टिक इंजेक्शन मोल्ड में उपयोग किए जाने वाले विशेष घटक हैं जो मानक टूल स्टील कुशलता से ठंडा नहीं कर सकते हैं, उन क्षेत्रों में गर्मी को तेज़ी से हटाने और मोल्डिंग तापमान को स्थिर करने के लिए। BeCu की उच्च तापीय चालकता के कारण, ये इंसर्ट चक्र समय को कम करने, भाग की गुणवत्ता में सुधार करने और असमान शीतलन के कारण होने वाले दोषों को कम करने में मदद करते हैं।
एक कस्टम प्रिसिजन मोल्ड कंपोनेंट्स निर्माता के रूप में, हम नियंत्रित मशीनिंग सटीकता, उचित हीट ट्रीटमेंट/एजिंग कंडीशन चयन और इंजेक्शन मोल्डिंग वातावरण के लिए उपयुक्त सतह फिनिशिंग के साथ ग्राहक ड्राइंग के अनुसार BeCu इंसर्ट का उत्पादन करते हैं। BeCu इंसर्ट का आमतौर पर मोल्ड के अंदर स्थानीयकृत "उच्च-शीतलन क्षेत्रों" के रूप में उपयोग किया जाता है - विशेष रूप से मोटे वर्गों, रिब्स, बॉस, गहरे पॉकेट और कॉस्मेटिक सतहों के आसपास जहां गर्मी केंद्रित होती है।
उत्पाद विवरण
एक बेरिलियम कॉपर इंसर्ट को आमतौर पर गर्मी हस्तांतरण बढ़ाने और समान भाग शीतलन बनाए रखने के लिए लक्षित मोल्ड क्षेत्रों में स्थापित किया जाता है। स्टील की तुलना में, BeCu नाटकीय रूप से उच्च तापीय चालकता प्रदान कर सकता है, जिससे तेजी से जमना और अधिक स्थिर मोल्डिंग संभव होता है।
मोल्डिंग में BeCu इंसर्ट क्या हल करते हैं
- हॉट स्पॉट जो वार्पेज, सिंक मार्क्स और आयामी अस्थिरता का कारण बनते हैं
- मोटे भाग ज्यामिति या सीमित शीतलन चैनल पहुंच के कारण लंबा शीतलन समय
- स्थानीयकृत तापमान भिन्नता जो चमक, सिकुड़न या भाग की स्थिरता को प्रभावित करती है
सामान्य BeCu इंसर्ट फॉर्म
- मोटे वर्गों के लिए कोर-साइड इंसर्ट
- कॉस्मेटिक सतहों के लिए कैविटी-साइड इंसर्ट
- शीतलन पिन / शीतलन कोर (डिजाइन-निर्भर)
- समस्या वाले क्षेत्रों के पास स्थित छोटे हटाने योग्य इंसर्ट
BeCu के लिए सामग्री नोट्स
BeCu मोल्ड सामग्री को आमतौर पर ग्रेड (आमतौर पर AMPCO18 या समकक्ष) द्वारा चुना जाता है और विशिष्ट स्थितियों (समाधान उपचार + आयु कठोर, या वर्षा कठोर) में आपूर्ति/संसाधित किया जाता है ताकि संतुलन बनाया जा सके:
- तापीय चालकता
- शक्ति और कठोरता
- संपर्क क्षेत्रों में पहनने का व्यवहार
महत्वपूर्ण: BeCu "एक-आकार-सभी के लिए फिट" नहीं है। इंसर्ट प्लेसमेंट, ग्रेड, कठोरता की स्थिति और सतह उपचार मोल्ड के कार्य और संसाधित किए जा रहे रेजिन से मेल खाना चाहिए।
अनुप्रयोग
BeCu इंसर्ट का उपयोग प्लास्टिक इंजेक्शन मोल्ड में किया जाता है जहां शीतलन दक्षता और तापमान एकरूपता महत्वपूर्ण होती है। विशिष्ट मोल्ड-साइड अनुप्रयोगों में शामिल हैं:
- मोटे दीवारों, बॉस और गहरे पॉकेट के पास हॉट स्पॉट कूलिंग जोन
- सिंक मार्क्स और वार्पेज के शिकार क्षेत्र
- ऐसे क्षेत्र जहां शीतलन चैनल पर्याप्त रूप से करीब नहीं रखे जा सकते
- छोटे चक्र समय और उच्च-मात्रा उत्पादन को लक्षित करने वाले मोल्ड
- स्थिर तापमान नियंत्रण की आवश्यकता वाली कॉस्मेटिक सतहें
चूंकि आपका उत्पाद पृष्ठ एक मोल्ड घटक के लिए है, हम विशिष्ट अंतिम उद्योगों/उत्पादों का दावा करने के बजाय कार्यात्मक मोल्ड उपयोग के मामलों पर ध्यान केंद्रित करते हैं।
सटीकता और विनिर्माण क्षमताएं
विनिर्माण प्रक्रियाएं
- जटिल ज्यामिति के लिए प्रिसिजन सीएनसी टर्निंग/मिलिंग
- डिजाइन द्वारा आवश्यक ईडीएम / वायर ईडीएम
- मिलान और डेटम सतहों के लिए प्रिसिजन ग्राइंडिंग
- कार्यात्मक संपर्क क्षेत्रों के लिए सतह फिनिशिंग
- वैकल्पिक कोटिंग समर्थन (अनुप्रयोग-निर्भर)
BeCu इंसर्ट के लिए मुख्य नियंत्रण
- विश्वसनीय असेंबली के लिए फिट सतहों और डेटम का तंग नियंत्रण
- गर्मी प्रवाह का समर्थन करने और तनाव एकाग्रता को कम करने के लिए इंसर्ट इंटरफेस पर चिकनी संक्रमण
- ग्राहक ड्राइंग के साथ संरेखित आयामी निरीक्षण
- सीलिंग, शटऑफ, या कॉस्मेटिक संपर्क सतहों को नुकसान को रोकने के लिए उचित हैंडलिंग
गुणवत्ता प्रलेखन
- आयामी निरीक्षण रिपोर्ट उपलब्ध हैं
- सामग्री प्रमाणन अनुरोध पर उपलब्ध है
- ट्रेसिबिलिटी और मार्किंग विकल्प (जैसा निर्दिष्ट है)
तेज शीतलन और स्थिर मोल्डिंग के लिए ग्राहक मूल्य
छोटा चक्र समय
बेहतर गर्मी हस्तांतरण शीतलन समय को कम कर सकता है - जो अक्सर इंजेक्शन मोल्डिंग चक्र का सबसे बड़ा हिस्सा होता है - उत्पादकता बढ़ाने और प्रति भाग लागत कम करने में मदद करता है।
बेहतर भाग गुणवत्ता
हॉट स्पॉट और तापमान ग्रेडिएंट को कम करके, BeCu इंसर्ट सिंक मार्क्स, वार्पेज, ग्लॉस भिन्नता और असंगत सिकुड़न जैसे सामान्य मुद्दों को कम करने में मदद करते हैं।
अधिक स्थिर उत्पादन विंडो
बेहतर तापीय नियंत्रण एक व्यापक, अधिक दोहराने योग्य प्रक्रिया विंडो प्रदान करता है, जो लंबे उत्पादन रन पर लगातार आउटपुट का समर्थन करता है।
पूर्ण मोल्ड रीडिजाइन के बिना लक्षित समाधान
BeCu इंसर्ट का उपयोग रणनीतिक रूप से समस्या क्षेत्रों में प्रदर्शन को बेहतर बनाने के लिए किया जा सकता है, बिना पूरे शीतलन प्रणाली को फिर से डिजाइन किए।
कोटेशन के लिए हमें क्या चाहिए
BeCu मोल्ड इंसर्ट का सटीक कोटेशन देने के लिए, कृपया प्रदान करें:
- 2डी ड्राइंग और/या 3डी सीएडी (STEP/IGES)
- मोल्ड के अंदर इंसर्ट स्थान/कार्य (कोर साइड/कैविटी साइड, हॉट स्पॉट जोन, आदि)
- पसंदीदा BeCu ग्रेड (यदि ज्ञात हो) या प्रदर्शन आवश्यकताएं (शीतलन प्राथमिकता बनाम शक्ति प्राथमिकता)
- आवश्यक कठोरता/स्थिति (यदि निर्दिष्ट हो)
- सहिष्णुता और महत्वपूर्ण आयाम (डेटम, फिट, शटऑफ)
- सतह फिनिश आवश्यकता (Ra, पॉलिशिंग स्तर, या संपर्क सतह आवश्यकता)
- मात्रा और लक्ष्य लीड टाइम
- कोई विशेष नोट्स: कोटिंग, मार्किंग, प्रमाणन, निरीक्षण प्रारूप
यदि आप ग्रेड/स्थिति के बारे में निश्चित नहीं हैं, तो अपना रेजिन प्रकार और मोल्डिंग चिंताएं (चक्र समय, सिंक, वार्पेज) साझा करें। हम एक व्यावहारिक विकल्प की सिफारिश कर सकते हैं।
सामान्य अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक निर्माता हैं या एक ट्रेडिंग कंपनी?
हम एक कस्टम प्रिसिजन मोल्ड कंपोनेंट्स निर्माता हैं, जो इंजेक्शन मोल्ड पार्ट्स के लिए सीएनसी मशीनिंग, ईडीएम, ग्राइंडिंग और फिनिशिंग में विशेषज्ञता रखते हैं।
Q2: क्या आप हमारे ड्राइंग और सहिष्णुता के अनुसार सख्ती से निर्माण कर सकते हैं?
हाँ। हम आपकी ड्राइंग आवश्यकताओं के अनुसार निर्माण करते हैं और आपके डेटम/सहिष्णुता प्रणाली का पालन कर सकते हैं।
Q3: क्या आप निरीक्षण रिपोर्ट और सामग्री प्रमाण पत्र प्रदान करते हैं?
हाँ। अनुरोध पर निरीक्षण रिपोर्ट और सामग्री प्रमाणन प्रदान किया जा सकता है।
BeCu-विशिष्ट अक्सर पूछे जाने वाले प्रश्न
Q4: इंजेक्शन मोल्ड में बेरिलियम कॉपर का उपयोग क्यों करें?
BeCu का उपयोग मुख्य रूप से इसकी उच्च तापीय चालकता के लिए किया जाता है, जो हॉट स्पॉट क्षेत्रों में गर्मी को जल्दी से हटाने और शीतलन एकरूपता में सुधार करने में मदद करता है।
Q5: क्या BeCu का उपयोग पूरे कैविटी/कोर के लिए किया जाता है?
आमतौर पर नहीं। BeCu का उपयोग आमतौर पर हॉट स्पॉट क्षेत्रों में स्थानीयकृत इंसर्ट के रूप में किया जाता है। पूर्ण BeCu कैविटी लागत और डिजाइन विचारों के कारण कम आम हैं।
Q6: क्या BeCu टूल स्टील की तुलना में तेजी से घिसता है?
BeCu ग्रेड और स्थिति के आधार पर कठोर टूल स्टील की तुलना में नरम हो सकता है। इसका उपयोग आमतौर पर वहां किया जाता है जहां शीतलन प्रदर्शन प्राथमिकता होती है, और यदि आवश्यक हो तो डिजाइन या सतह उपचार के माध्यम से पहनने/संपर्क सतहों का प्रबंधन किया जाता है।
Q7: क्या BeCu के लिए कोई विशेष हैंडलिंग विचार हैं?
हाँ। मशीनिंग और फिनिशिंग के लिए उचित नियंत्रण की आवश्यकता होती है। हम नियंत्रित प्रसंस्करण का पालन करते हैं और आपकी परियोजना की जरूरतों के आधार पर प्रलेखन आवश्यकताओं का समर्थन कर सकते हैं।
इंजीनियरिंग संस्करण
अपनी 3डी/2डी फाइलें भेजें और उस हॉट स्पॉट क्षेत्र की पहचान करें जिसे आप सुधारना चाहते हैं। हम BeCu इंसर्ट प्लेसमेंट का मूल्यांकन करने में आपकी सहायता करेंगे और शीतलन दक्षता और स्थिर मोल्डिंग पर केंद्रित विनिर्माण योजना प्रदान करेंगे।
