उत्पाद अवलोकन

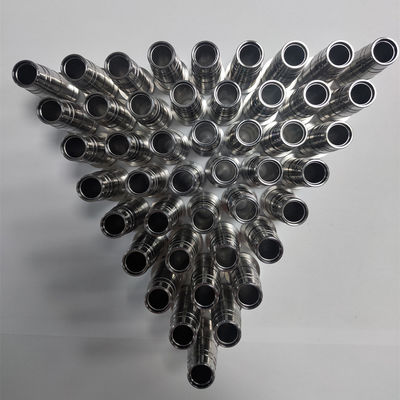

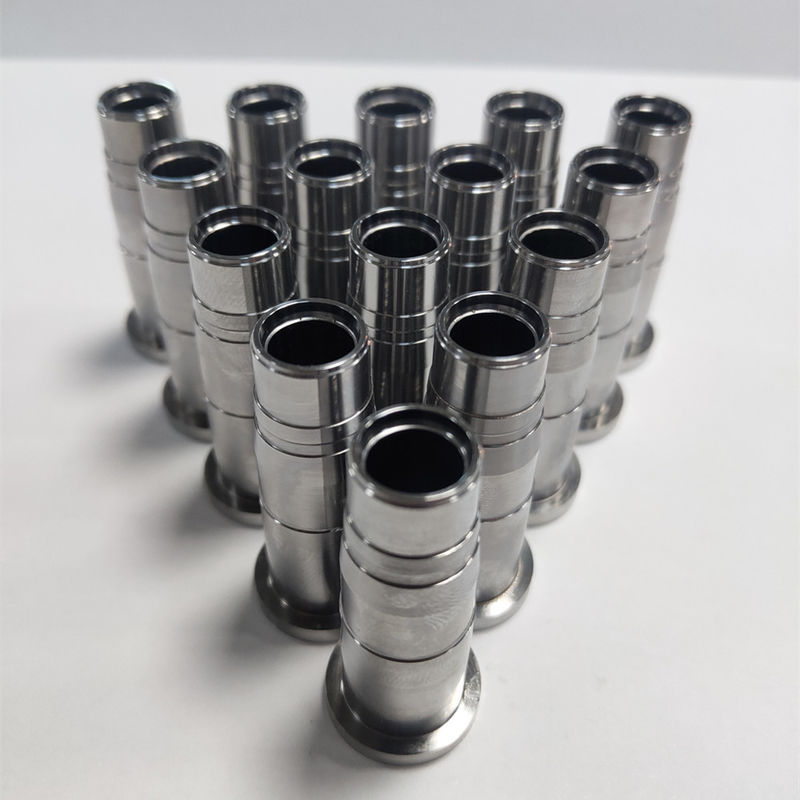

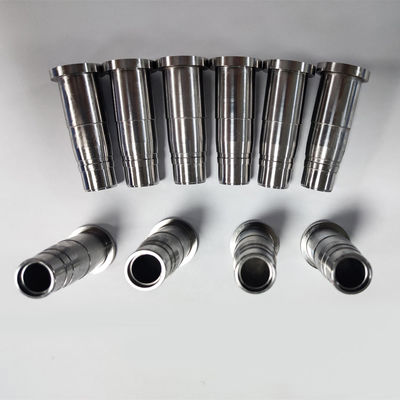

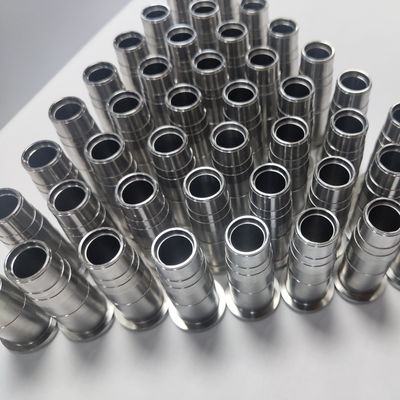

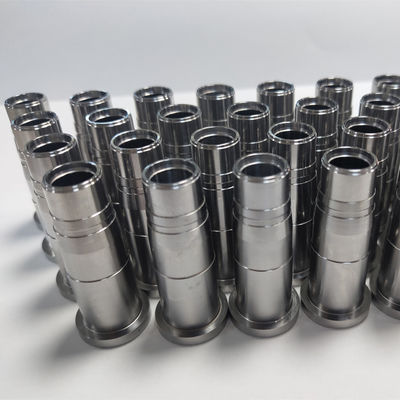

एस136 कोर इंसर्ट उच्च-प्रदर्शन वाले मोल्ड घटक हैं जिनका उपयोग प्लास्टिक कैप इंजेक्शन मोल्ड के कोर साइड (मूविंग हाफ) पर किया जाता है। वे महत्वपूर्ण आंतरिक विशेषताओं का निर्माण करते हैं जैसे कैप का आंतरिक व्यास, थ्रेड्स, सीलिंग ज़ोन और फिट-संबंधित ज्यामिति—ऐसे क्षेत्र जो सीधे यह निर्धारित करते हैं कि कैप सुचारू रूप से असेंबल होता है और मज़बूती से सील करता है।
एस136 स्टेनलेस मोल्ड स्टील से निर्मित, ये कोर इंसर्ट आमतौर पर कैप मोल्ड के लिए चुने जाते हैं क्योंकि वे उत्कृष्ट संक्षारण प्रतिरोध, मजबूत पॉलिशेबिलिटी और स्थिर हीट-ट्रीटमेंट प्रदर्शन को जोड़ते हैं—यह तब महत्वपूर्ण होता है जब मोल्ड लंबे उत्पादन चक्र चलाते हैं, आर्द्र वातावरण का सामना करते हैं, या बार-बार सफाई की आवश्यकता होती है।
एक कस्टम प्रिसिजन मोल्ड पार्ट्स निर्माता के रूप में, हम ग्राहक के ड्राइंग के अनुसार एस136 कोर इंसर्ट को डेटम, कॉन्सेंट्रिसिटी, सरफेस फिनिश और फिट टॉलरेंस के सख्त नियंत्रण के साथ मशीन करते हैं, जो नए मोल्ड निर्माण और रिप्लेसमेंट कोर दोनों का समर्थन करते हैं।
उत्पाद विवरण
एक कोर इंसर्ट (कोर) इंजेक्शन मोल्ड में नर बनाने वाला घटक होता है। प्लास्टिक कैप मोल्ड में, कोर विशेष रूप से महत्वपूर्ण होता है क्योंकि यह कार्यात्मक आयामों और सीलिंग प्रदर्शन को परिभाषित करता है।
कैप मोल्ड में कोर इंसर्ट आमतौर पर क्या बनाता है
- आंतरिक दीवार और आंतरिक व्यास (आईडी)
- थ्रेड्स / बायोनट फीचर्स (कैप डिज़ाइन के आधार पर)
- सीलिंग लैंड्स और संपर्क सतहें
- स्नैप-फिट संरचनाएं और रिटेंशन फीचर्स
- इजेक्शन-संबंधित ज्यामिति इंटरफेस (जब कोर सिस्टम में डिज़ाइन किया गया हो)
कोर इंसर्ट के लिए एस136 क्यों
एस136 एक स्टेनलेस मोल्ड स्टील है जिसका व्यापक रूप से मोल्डिंग वातावरण के लिए उपयोग किया जाता है जहां संक्षारण प्रतिरोध और सतह स्थिरता मायने रखती है। एस136 चुनने के सामान्य कारण हैं:
- जंग/संक्षारण के प्रति प्रतिरोध आर्द्रता, कूलिंग वाटर की स्थिति और सफाई रसायनों से
- अच्छी पॉलिशेबिलिटी चिकनी सतहों और स्थिर रिलीज के लिए
- विश्वसनीय कठोरता क्षमता उचित हीट ट्रीटमेंट के बाद, लंबे सेवा जीवन का समर्थन करता है
नोट: सटीक कठोरता और फिनिशिंग स्तर ग्राहक के विनिर्देश के अनुसार उत्पादित किए जाते हैं, जो पार्ट ज्यामिति और मोल्ड ऑपरेटिंग स्थितियों पर आधारित होते हैं।
अनुप्रयोग
इन घटकों का उपयोग प्लास्टिक कैप इंजेक्शन मोल्ड में कोर इंसर्ट के रूप में मल्टी-कैविटी या सिंगल-कैविटी सिस्टम के लिए किया जाता है।
सामान्य उपयोग परिदृश्य:
- नए कैप मोल्ड प्रोजेक्ट्स जिन्हें स्टेनलेस कोर की आवश्यकता होती है
- रखरखाव या क्षति वसूली के लिए रिप्लेसमेंट कोर
- फिट, सीलिंग या साइकिल स्थिरता में सुधार के लिए कोर रीडिज़ाइन
(हम "प्लास्टिक कैप" से परे विशिष्ट अंतिम उत्पादों का दावा करने के बजाय मोल्ड फ़ंक्शन पर ध्यान केंद्रित करते हैं, क्योंकि कैप ज्यामिति प्रोजेक्ट के अनुसार बहुत भिन्न होती है।)
सटीकता और विनिर्माण क्षमताएं
कैप कोर को आयामी सटीकता और सतह गुणवत्ता दोनों में तंग नियंत्रण की आवश्यकता होती है, खासकर थ्रेड्स और सीलिंग क्षेत्रों के लिए।
विनिर्माण प्रक्रियाएं
- प्रिसिजन सीएनसी टर्निंग और मिलिंग
- महत्वपूर्ण ओडी/आईडी और डेटम सतहों के लिए ग्राइंडिंग
- विशेष ज्यामिति के लिए ईडीएम / वायर ईडीएम (यदि आवश्यक हो)
- हीट ट्रीटमेंट समन्वय (वैक्यूम हार्डनिंग + टेम्परिंग, प्रति विनिर्देश)
- कार्यात्मक क्षेत्रों के लिए पॉलिशिंग / फाइन फिनिशिंग
कैप कोर के लिए विशिष्ट महत्वपूर्ण नियंत्रण
- कॉन्सेंट्रिसिटी और रनआउट बनाने वाली सतहों और लोकेटिंग डेटम के बीच
- थ्रेड प्रोफाइल सटीकता (यदि थ्रेडेड कैप कोर हो)
- सरफेस फिनिश सीलिंग लैंड्स पर लगातार सीलिंग और आसान इजेक्शन का समर्थन करने के लिए
- दोहराने योग्य फिट मोल्ड बेस या कोर प्लेट में (इंटरचेंजेबिलिटी)
निरीक्षण और प्रलेखन
- आयामी निरीक्षण रिपोर्ट उपलब्ध
- सामग्री प्रमाणन अनुरोध पर उपलब्ध
- मार्किंग और पता लगाने की क्षमता विकल्प (जैसा निर्दिष्ट हो)
कैप मोल्ड कोर प्रदर्शन के लिए ग्राहक मूल्य
विश्वसनीय सीलिंग और असेंबली
कैप उत्पादन में, कोर ज्यामिति में छोटे विचलन असेंबली मुद्दों, रिसाव, या असंगत टॉर्क का कारण बन सकते हैं। प्रिसिजन एस136 कोर लंबे समय तक स्थिर सीलिंग और सुसंगत फिट बनाए रखने में मदद करते हैं।
आर्द्र या संक्षारक परिस्थितियों में लंबा सेवा जीवन
एस136 का संक्षारण प्रतिरोध जंग-संबंधित सतह दोषों और रखरखाव की आवृत्ति को कम करने में मदद करता है, लंबे मोल्ड अपटाइम और स्वच्छ उत्पादन का समर्थन करता है।
स्थिर पार्ट रिलीज और सतह गुणवत्ता
ठीक से फिनिश की गई कोर सतहें रिलीज व्यवहार में सुधार करती हैं और लगातार पार्ट उपस्थिति बनाए रखने में मदद करती हैं, जिससे अनियोजित रुकावटें और स्क्रैप कम होते हैं।
रिप्लेसेबल कोर के साथ तेज रखरखाव
कोर इंसर्ट पूरे मोल्ड ब्लॉक को फिर से काम करने के बजाय लक्षित प्रतिस्थापन की अनुमति देते हैं, जिससे डाउनटाइम और रखरखाव लागत कम होती है।
कोटेशन के लिए हमें क्या चाहिए
एस136 कोर इंसर्ट का सटीक कोटेशन देने के लिए, कृपया प्रदान करें:
- 3डी कैड (एसटीईपी/आईजीईएस) + 2डी ड्राइंग टॉलरेंस के साथ
- पुष्टि की गई सामग्री: एस136 (या स्वीकृत समकक्ष, यदि कोई हो)
- हीट ट्रीटमेंट आवश्यकता: लक्ष्य कठोरता (यदि निर्दिष्ट हो)
- बनाने वाले क्षेत्रों के लिए सरफेस फिनिश/पॉलिश आवश्यकता
- महत्वपूर्ण आयामों की सूची (थ्रेड्स, सीलिंग ज़ोन, मुख्य आईडी/ओडी)
- फिट विवरण: लोकेटिंग व्यास, शोल्डर, रिटेंशन विधि, डेटम संदर्भ
- मात्रा और वांछित लीड टाइम
- निरीक्षण/दस्तावेज़ आवश्यकताएं (एफएआई, सीएमएम रिपोर्ट प्रारूप, पता लगाने की क्षमता)
यदि आप मौजूदा कोर को बदल रहे हैं, तो मूल ड्राइंग (या मेटिंग पार्ट आयाम) प्रदान करने से ड्रॉप-इन फिट सुनिश्चित करने में मदद मिलती है।
सामान्य अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप ग्राहक के ड्राइंग के अनुसार निर्माण करते हैं?
हाँ। हम एक कस्टम प्रिसिजन मोल्ड पार्ट्स निर्माता हैं और आपके ड्राइंग, टॉलरेंस और डेटम परिभाषाओं के अनुसार सख्ती से उत्पादन करते हैं।
प्रश्न 2: क्या आप निरीक्षण रिपोर्ट और सामग्री प्रमाण पत्र प्रदान कर सकते हैं?
हाँ। हम अनुरोध पर आयामी निरीक्षण रिपोर्ट और सामग्री प्रमाणन प्रदान कर सकते हैं।
प्रश्न 3: क्या आप तत्काल लीड टाइम का समर्थन कर सकते हैं?
हम ज्यामिति, हीट ट्रीटमेंट रूट और आवश्यक निरीक्षण दायरे के आधार पर त्वरित उत्पादन का मूल्यांकन कर सकते हैं।
कैप कोर-विशिष्ट अक्सर पूछे जाने वाले प्रश्न
प्रश्न 4: 420 या 1.2083 के बजाय एस136 क्यों चुनें?
एस136 को आमतौर पर इसके मजबूत संक्षारण प्रतिरोध और अच्छी पॉलिशेबिलिटी के लिए चुना जाता है। सबसे अच्छा विकल्प पर्यावरण, फिनिश आवश्यकता और जीवनचक्र अपेक्षाओं पर निर्भर करता है—अपनी स्थितियां साझा करें और हम तदनुसार सिफारिश कर सकते हैं।
प्रश्न 5: कैप कोर पर किन क्षेत्रों को उच्चतम सटीकता की आवश्यकता होती है?
आमतौर पर सीलिंग लैंड, थ्रेड प्रोफाइल और लोकेटिंग डेटम सबसे महत्वपूर्ण होते हैं, क्योंकि वे सीलिंग, असेंबली टॉर्क और इंटरचेंजेबिलिटी को प्रभावित करते हैं।
प्रश्न 6: क्या आप मिलान की गई स्थिरता के साथ मल्टी-कैविटी सेट बना सकते हैं?
हाँ। हम नियंत्रित कैविटी-टू-कैविटी स्थिरता के साथ कोर सेट का निर्माण कर सकते हैं और प्रमुख आयामों के लिए निरीक्षण डेटा प्रदान कर सकते हैं।
प्लास्टिक कैप इंजेक्शन मोल्ड के लिए एस136 प्रिसिजन कोर इंसर्ट के लिए एक विश्वसनीय आपूर्तिकर्ता की आवश्यकता है?
हमें अपने एसटीईपी/2डी ड्राइंग, टॉलरेंस आवश्यकताएं, और लक्ष्य कठोरता/फिनिश भेजें, और हम एक स्पष्ट कोटेशन, लीड टाइम और गुणवत्ता प्रलेखन विकल्पों के साथ जल्दी प्रतिक्रिया देंगे।
