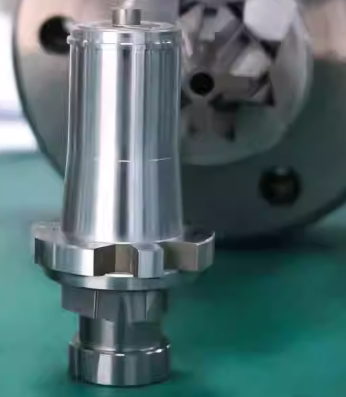

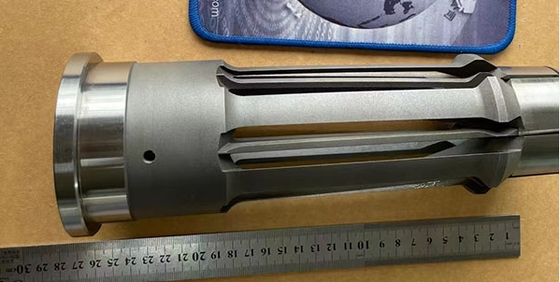

टेलीस्कोपिक कोर | अंडरकट्स और जटिल आंतरिक विशेषताओं के लिए सटीक मोल्ड समाधान
उत्पाद अवलोकन
एक टेलीस्कोपिक कोर एक चल मोल्डिंग घटक है जिसका उपयोग इंजेक्शन मोल्ड में आंतरिक अंडरकट्स, स्नैप-फिट विवरण, आंतरिक खांचे, गहरी आंतरिक गुहाएं, और अन्य जटिल आंतरिक विशेषताओं को बनाने के लिए किया जाता है जिन्हें मानक निश्चित कोर या सामान्य इजेक्शन सिस्टम द्वारा आसानी से जारी नहीं किया जा सकता है।
मोल्डिंग के दौरान, टेलीस्कोपिक कोर आवश्यक आंतरिक ज्यामिति बनाने के लिए विस्तारित होता है। मोल्ड खुलने के दौरान, यह सुरक्षित भाग रिलीज के लिए निकासी बनाने के लिए पीछे हटता है या पीछे की ओर बढ़ता है। यह तंत्र डीमोल्डिंग के दौरान उत्पाद क्षति को रोकने में मदद करता है और सटीक अनुप्रयोगों में मोल्डिंग स्थिरता में सुधार करता है।
कठिन आंतरिक संरचनाओं वाले उत्पादों के लिए, टेलीस्कोपिक कोर सिर्फ एक मोल्ड भाग नहीं है। यह एक प्रभावी डीमोल्डिंग समाधान है जो क्लीनर रिलीज, बेहतर भाग गुणवत्ता और अधिक विश्वसनीय उत्पादन सुनिश्चित करने में मदद करता है।
अनुप्रयोग और उपयोग
एक टेलीस्कोपिक कोर मुख्य रूप से अंडरकट्स या जटिल आंतरिक संरचनाओं वाले इंजेक्शन मोल्डों में उपयोग किया जाता है, विशेष रूप से उन भागों के लिए जिन्हें मानक सीधी इजेक्शन द्वारा आसानी से डीमोल्ड नहीं किया जा सकता है।
| मोल्ड प्रकार |
विशिष्ट अनुप्रयोग |
| कैप मोल्ड्स |
टैम्पर-एविडेंट कैप्स, फ्लिप-टॉप कैप्स, और विशेष आंतरिक लॉकिंग सुविधाओं या जटिल आंतरिक संरचनाओं वाले कैप्स के लिए उपयोग किया जाता है। |
| मेडिकल प्रेसिजन मोल्ड्स |
गहरी विशेषताओं, कई कार्यात्मक विवरणों और सख्त आयामी आवश्यकताओं वाले छोटे मेडिकल प्लास्टिक भागों के लिए उपयुक्त। |
| कॉस्मेटिक पैकेजिंग मोल्ड्स |
आंतरिक लॉकिंग संरचनाओं वाले ढक्कन, आंतरिक प्लग, छोटे कार्यात्मक भागों और पैकेजिंग घटकों के लिए आमतौर पर उपयोग किया जाता है। |
| छोटे प्रेसिजन इंजेक्शन मोल्ड्स |
कॉम्पैक्ट मोल्ड लेआउट के लिए आदर्श जहां पारंपरिक स्लाइड या लिफ्टर स्थापित करना मुश्किल होता है। |
| आंतरिक अंडरकट्स या आंतरिक खांचे वाले प्लास्टिक मोल्ड्स |
आंतरिक स्लॉट, गहरी गुहाएं, आंतरिक लॉकिंग पोजीशन, या अनियमित आंतरिक छेद वाले भागों के लिए उपयुक्त। |
कार्यात्मक लाभ
| कार्य |
विवरण |
| अंडरकट संरचनाओं को संभालें |
आंतरिक अंडरकट्स, साइड अंडरकट्स, स्नैप-फिट विवरण, आंतरिक स्टेप फीचर्स और लॉकिंग क्षेत्रों को बनाता है जिन्हें मानक निश्चित कोर द्वारा जारी नहीं किया जा सकता है। |
| स्मूथ डीमोल्डिंग में सहायता करें |
इजेक्शन से पहले निकासी बनाने के लिए मोल्ड खुलने के दौरान पीछे हटता है, जिससे भाग को सुरक्षित और सुचारू रूप से डीमोल्ड करने में मदद मिलती है। |
| जटिल आंतरिक ज्यामिति बनाएं |
गहरी गुहाओं, संकीर्ण आंतरिक स्लॉट और अनियमित आंतरिक समोच्च के लिए उपयुक्त जिन्हें पारंपरिक कोर संरचनाओं के साथ मोल्ड करना मुश्किल होता है। |
| तंग जगहों में बड़े साइड एक्शन को बदलें |
कॉम्पैक्ट मोल्ड संरचनाओं में उपयोग किया जा सकता है जहां बड़े स्लाइड या जटिल साइड-एक्शन सिस्टम व्यावहारिक नहीं होते हैं। |
टेलीस्कोपिक कोर की आवश्यकता वाली संरचनाएं
| संरचना प्रकार |
टेलीस्कोपिक कोर की आवश्यकता क्यों है |
| आंतरिक अंडरकट्स |
सीधी इजेक्शन ढाले हुए फीचर को सुरक्षित रूप से जारी नहीं कर सकती है। |
| साइड अंडरकट्स |
डीमोल्डिंग के दौरान लॉकिंग से बचने के लिए अतिरिक्त गति की आवश्यकता होती है। |
| स्नैप-फिट फीचर्स |
रिलीज के दौरान नाजुक लॉकिंग विवरण को क्षति से बचाता है। |
| आंतरिक स्टेप फीचर्स |
स्टेप वाली आंतरिक ज्यामिति से सुरक्षित डीमोल्डिंग की अनुमति देता है। |
| आंतरिक थ्रेड्स के पास लॉकिंग फीचर्स |
थ्रेडेड क्षेत्रों और आसन्न लॉकिंग सुविधाओं के बीच हस्तक्षेप को रोकता है। |
डीमोल्डिंग सुधार लाभ
| सामान्य समस्या |
टेलीस्कोपिक कोर कैसे मदद करता है |
| खरोंच |
भाग को कोर से जबरन निकालने से पहले पीछे हटकर सतह क्षति को कम करता है। |
| स्ट्रेस व्हाइटनिंग |
डीमोल्डिंग के दौरान अत्यधिक स्थानीय बल को कम करता है। |
| किनारे का टूटना |
नाजुक लॉकिंग सुविधाओं और पतले किनारों की रक्षा करता है। |
| दरारें |
जबरन रिलीज के कारण संरचनात्मक क्षति के जोखिम को कम करता है। |
| चिपकना |
भाग को कोर पर फंसने से रोकने के लिए पर्याप्त निकासी बनाता है। |
| विरूपण |
भाग को अधिक स्वाभाविक रूप से रिलीज करने में मदद करता है, विरूपण को कम करता है। |
मानक घटकों पर मुख्य लाभ
जबरन डीमोल्डिंग या ओवरसाइज़्ड साइड एक्शन की तुलना में, एक टेलीस्कोपिक कोर प्रदान करता है:
- कठिन आंतरिक ज्यामिति के लिए अधिक विश्वसनीय डीमोल्डिंग
- भाग की खरोंच, दरारें या विरूपण का कम जोखिम
- कॉम्पैक्ट और प्रेसिजन मोल्ड संरचनाओं के लिए बेहतर उपयुक्तता
- अंडरकट्स और स्नैप-फिट फीचर्स की क्लीनर रिलीज
- बड़े पैमाने पर विनिर्माण में बेहतर उत्पादन स्थिरता
तकनीकी परिभाषा
एक टेलीस्कोपिक कोर एक चल कोर घटक है जो भाग बनाने के लिए विस्तारित होता है और सुरक्षित डीमोल्डिंग की अनुमति देने के लिए पीछे हटता है। यह एक मानक निश्चित मोल्ड इंसर्ट नहीं है, बल्कि एक चल इंसर्ट, रिट्रैक्टेबल मोल्डिंग कंपोनेंट, या डीमोल्डिंग मैकेनिज्म का हिस्सा है।
उत्पाद लाभ
- आंतरिक अंडरकट्स और जटिल आंतरिक ज्यामिति
- के लिए उपयुक्त
- भाग रिलीज को बेहतर बनाने के लिए मोल्ड खुलने के दौरान पीछे हटता है
- खरोंच, स्ट्रेस मार्क्स, किनारे का टूटना, दरारें और विरूपण को कम करता है
- छोटे, सटीक और स्थान-सीमित मोल्ड डिजाइन
- के लिए आदर्श
- कुछ स्थानीय अनुप्रयोगों में बड़े साइड-एक्शन सिस्टम को बदल सकता है
मोल्डिंग स्थिरता और तैयार भाग की गुणवत्ता में सुधार करता है
कैप मोल्ड्स, मेडिकल मोल्ड्स, कॉस्मेटिक पैकेजिंग मोल्ड्स और अन्य प्रेसिजन इंजेक्शन मोल्ड्स के लिए उपयुक्तअनुशंसित उद्योग
पैकेजिंग उद्योग:आंतरिक लॉकिंग सुविधाओं या जटिल आंतरिक विवरणों वाले कैप्स, क्लोजर और पैकेजिंग घटकों के लिए।
मेडिकल उद्योग:कार्यात्मक अंडरकट्स, आंतरिक स्लॉट, या छोटे गहरे संरचनाओं वाले प्रेसिजन मेडिकल प्लास्टिक भागों के लिए।
कॉस्मेटिक पैकेजिंग उद्योग:ढक्कन, प्लग और सजावटी पैकेजिंग घटकों के लिए जिन्हें जटिल ज्यामिति और अच्छी उपस्थिति दोनों की आवश्यकता होती है।
प्रेसिजन प्लास्टिक कंपोनेंट्स:
कॉम्पैक्ट इंजीनियरिंग भागों के लिए जहां आंतरिक विशेषताओं को सटीक रूप से ढाला जाना चाहिए और सुरक्षित रूप से जारी किया जाना चाहिए।
अक्सर पूछे जाने वाले प्रश्न
इंजेक्शन मोल्ड्स में टेलीस्कोपिक कोर का उपयोग किस लिए किया जाता है?
इसका उपयोग आंतरिक अंडरकट्स, स्नैप-फिट विवरण, आंतरिक खांचे और अन्य जटिल आंतरिक संरचनाओं को मोल्ड करने के लिए किया जाता है जिन्हें मानक निश्चित कोर द्वारा जारी नहीं किया जा सकता है।
टेलीस्कोपिक कोर कैसे काम करता है?
यह फीचर बनाने के लिए मोल्डिंग के दौरान विस्तारित होता है और सुचारू और सुरक्षित डीमोल्डिंग के लिए निकासी बनाने के लिए मोल्ड खुलने के दौरान पीछे हटता है।
क्या टेलीस्कोपिक कोर मानक मोल्ड इंसर्ट के समान है?
नहीं। इसे एक चल इंसर्ट माना जा सकता है, लेकिन इसे अधिक सटीक रूप से एक चल कोर या डीमोल्डिंग मैकेनिज्म के हिस्से के रूप में वर्गीकृत किया गया है।
टेलीस्कोपिक कोर का उपयोग आमतौर पर किस प्रकार के मोल्ड में किया जाता है?
इनका उपयोग आमतौर पर कैप मोल्ड्स, मेडिकल मोल्ड्स, कॉस्मेटिक पैकेजिंग मोल्ड्स और आंतरिक अंडरकट्स या कठिन आंतरिक संरचनाओं वाले अन्य प्रेसिजन इंजेक्शन मोल्ड्स में किया जाता है।
क्या टेलीस्कोपिक कोर स्लाइड को बदल सकता है?
कुछ स्थानीय या स्थान-सीमित अनुप्रयोगों में, हाँ। यह उत्पाद ज्यामिति और मोल्ड डिजाइन के आधार पर, स्लाइड या साइड-एक्शन फ़ंक्शन के हिस्से को बदल सकता है।कस्टम विनिर्माण सहायता
कस्टम मोल्ड घटकों और प्रेसिजन मोल्ड पार्ट्स में व्यापक अनुभव के साथ, टेलीस्कोपिक कोर को आपकी उत्पाद संरचना, मोल्ड डिजाइन और आयामी आवश्यकताओं के अनुसार निर्मित किया जा सकता है।यदि आपके भाग में
आंतरिक अंडरकट्स, आंतरिक खांचे, गहरी गुहाएं, या कठिन रिलीज फीचर्स
शामिल हैं, तो एक कस्टम टेलीस्कोपिक कोर समाधान मोल्ड प्रदर्शन, भाग गुणवत्ता और उत्पादन विश्वसनीयता में सुधार करने में मदद कर सकता है।कोटेशन का अनुरोध करेंकैप मोल्ड्स, मेडिकल मोल्ड्स, कॉस्मेटिक पैकेजिंग मोल्ड्स, या कस्टम प्लास्टिक घटकों के लिए एक
