कैमरा प्लास्टिक इंजेक्शन मोल्डिंग पार्ट्स

3C इलेक्ट्रॉनिक उत्पादों के लिए प्रेसिजन इंजेक्शन मोल्डिंग

उत्पाद अवलोकन

हम इसमें विशेषज्ञ हैंइलेक्ट्रॉनिक उत्पादों के लिए कैमरा प्लास्टिक इंजेक्शन मोल्डिंग पार्ट्स, उपभोक्ता इलेक्ट्रॉनिक्स और स्मार्ट उपकरणों के लिए अनुकूलित 3C प्रेसिजन प्लास्टिक कंपोनेंट्स प्रदान करते हैं।

कैमरा-संबंधित प्लास्टिक पार्ट्स के लिए उच्च आयामी स्थिरता की आवश्यकता होती है, विशेष रूप से लेंस संरेखण, संरचनात्मक फिक्सेशन और बाहरी आवास घटकों के लिए।
हमारे इंजेक्शन मोल्डिंग समाधानों को समर्थन देने के लिए विकसित किया गया है:

• प्रेसिजन संरचनात्मक फिट

• ऑप्टिकल संरेखण सटीकता

• स्थिर बड़े पैमाने पर उत्पादन

• सुसंगत सतह गुणवत्ता

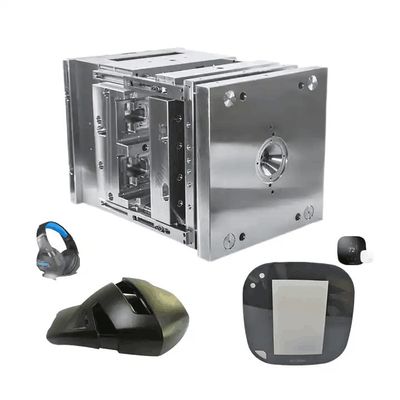

हम ग्राहक के चित्र और तकनीकी विशिष्टताओं के अनुसार कस्टम इंजेक्शन मोल्ड और तैयार प्लास्टिक पार्ट्स दोनों का निर्माण करते हैं।

अनुप्रयोग क्षेत्र

यह कैमरा प्लास्टिक इंजेक्शन मोल्डिंग समाधान व्यापक रूप से इसके लिए उपयोग किया जाता है:

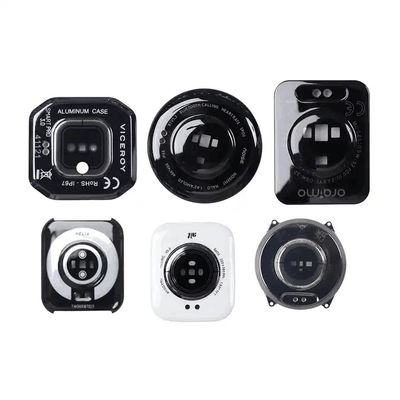

• कैमरा हाउसिंग और फ्रंट कवर

• लेंस होल्डर और आंतरिक सपोर्ट

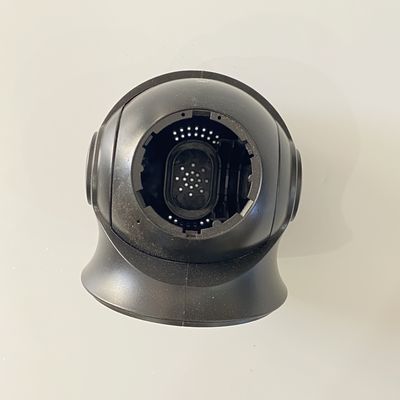

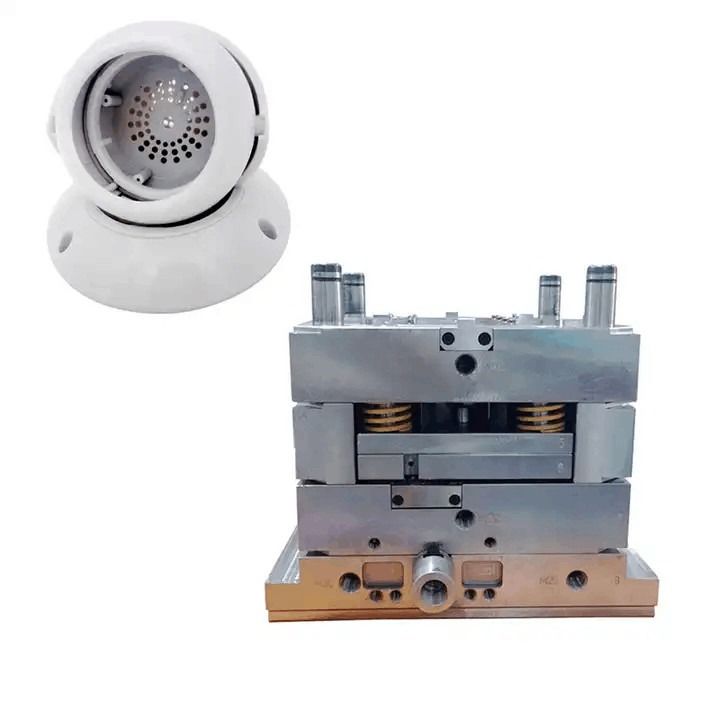

• सुरक्षा कैमरा एनक्लोजर

• स्मार्ट होम डिवाइस कंपोनेंट्स

• छोटे प्रेसिजन 3C इलेक्ट्रॉनिक प्लास्टिक पार्ट्स

इन कंपोनेंट्स में अक्सर कॉम्पैक्ट ज्यामिति और सख्त असेंबली टॉलरेंस शामिल होते हैं।

मुख्य इंजीनियरिंग फोकस

कैमरा और इलेक्ट्रॉनिक उत्पादों के लिए इंजेक्शन मोल्डिंग के लिए नियंत्रण की आवश्यकता होती हैप्रेसिजन, संरेखण और सतह की गुणवत्ता।

1) ऑप्टिकल संरेखण के लिए आयामी सटीकता

कैमरा कंपोनेंट्स को लेंस मॉड्यूल और आंतरिक संरचनाओं के बीच सटीक स्थिति बनाए रखनी चाहिए।

• महत्वपूर्ण आयामों के लिए सख्त टॉलरेंस नियंत्रण

• मोल्ड डिजाइन के दौरान संकुचन मुआवजा

• स्थिर पार्टिंग लाइन संरेखण

• कूलिंग ऑप्टिमाइज़ेशन के माध्यम से नियंत्रित वार्पेज

आयामी विचलन सीधे छवि प्रदर्शन को प्रभावित कर सकता है।

2) सतह की गुणवत्ता और कॉस्मेटिक नियंत्रण

कई कैमरा पार्ट्स दिखाई देने वाले बाहरी घटक होते हैं।

• वेल्ड लाइनों को कम करने के लिए अनुकूलित गेट स्थान

• सिंक मार्क्स को रोकने के लिए संतुलित प्रवाह पथ

• प्रेसिजन कैविटी पॉलिशिंग या टेक्सचर फिनिशिंग

• सटीक मोल्ड फिटिंग के माध्यम से फ्लैश की रोकथाम

इलेक्ट्रॉनिक उपभोक्ता उत्पादों के लिए सतह की निरंतरता आवश्यक है।

3) छोटे और जटिल ज्यामिति प्रबंधन

कैमरा प्लास्टिक पार्ट्स में अक्सर शामिल होते हैं:

• पतली दीवारें

• छोटे रिब्स और सपोर्ट फीचर्स

• स्नैप-फिट संरचनाएं

• आंतरिक माउंटिंग पॉइंट

मोल्ड संरचना को विरूपण के बिना सुचारू इजेक्शन और स्थिर फिलिंग सुनिश्चित करनी चाहिए।

4) सामग्री संगतता (ABS / TPU / TPR)

कैमरा और 3C कंपोनेंट्स के लिए सामान्य सामग्रियों में शामिल हैं:

• कठोर हाउसिंग के लिए ABS

• लचीले सुरक्षा भागों के लिए TPU

• सॉफ्ट-टच अनुप्रयोगों के लिए TPR

सामग्री व्यवहार के अनुसार रनर लेआउट और कूलिंग डिजाइन को अनुकूलित किया जाता है।

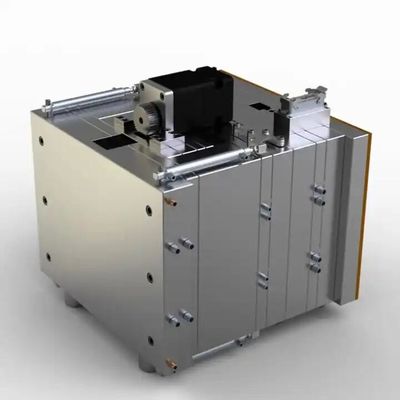

मोल्ड और उत्पादन विनिर्देश

• उत्पाद प्रकार: कैमरा प्लास्टिक इंजेक्शन मोल्डिंग पार्ट्स

• प्रक्रिया: इंजेक्शन मोल्डिंग

• उत्पाद सामग्री: ABS / TPU / TPR / अनुकूलित प्लास्टिक

• गेट प्रकार: साइड गेट / सब गेट / पिन पॉइंट गेट / फैन गेट / डायरेक्ट गेट

• रनर सिस्टम: हॉट रनर या कोल्ड रनर

• मोल्ड स्टील: 1.2343 ESR / NAK80 / S136 या समकक्ष

• मोल्ड बेस: LKM / HASCO / DME / FUTABA

• मोल्ड लाइफ: 1,000,000 चक्रों तक

• समर्थित ड्राइंग प्रारूप: STP / STEP / IGS / PRT / X_T

• MOQ: 1 सेट (मोल्ड)

विनिर्माण क्षमताएं

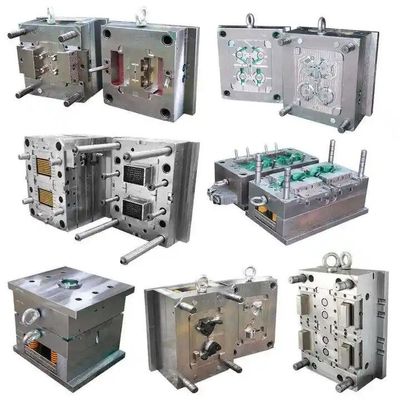

हम सिंगल-कैविटी और मल्टी-कैविटी मोल्ड उत्पादन का समर्थन करते हैं।

• अधिकतम मोल्ड आकार: 2500 × 2000 × 1500 मिमी

• मशीनिंग प्रेसिजन: ±0.005 मिमी

• इंजेक्शन प्रेसिजन: ±0.03 मिमी

• मोल्ड लीड टाइम: जटिलता के आधार पर 25–45 दिन

इन-हाउस प्रेसिजन उपकरणों में शामिल हैं:

• सीएनसी मशीनिंग सेंटर

• ईडीएम और मिरर ईडीएम

• वायर कटिंग मशीनें

• कोऑर्डिनेट मेजरिंग मशीन (CMM)

सभी मोल्डों का शिपमेंट से पहले आयामी निरीक्षण और परीक्षण मोल्डिंग सत्यापन किया जाता है।

परियोजना वर्कफ़्लो

1. उत्पाद डेटा समीक्षा और डीएफएम विश्लेषण

2. मोल्ड संरचना डिजाइन की पुष्टि

3. प्रेसिजन मशीनिंग और ईडीएम

4. मोल्ड असेंबली और फिटिंग

5. परीक्षण मोल्डिंग और आयामी सत्यापन

6. अनुकूलन और अंतिम अनुमोदन

यह संरचित प्रक्रिया विकास जोखिम को कम करती है और उत्पादन स्थिरता में सुधार करती है।

हमारी इंजेक्शन मोल्डिंग सेवाओं को क्यों चुनें

• प्रेसिजन 3C और कैमरा प्लास्टिक कंपोनेंट्स में अनुभव

• स्थिर मशीनिंग और मोल्डिंग सटीकता

• अनुकूलित इलेक्ट्रॉनिक उत्पाद विकास के लिए समर्थन

• संरचित गुणवत्ता नियंत्रण प्रणाली

• व्यापक आपूर्ति श्रृंखला प्रबंधन

• एक वर्ष की बिक्री के बाद तकनीकी सहायता

हमारा ध्यान बड़े पैमाने पर उत्पादन के लिए विश्वसनीय टूलिंग और प्लास्टिक कंपोनेंट्स प्रदान करना है।

तकनीकी अक्सर पूछे जाने वाले प्रश्न

Q1: क्या आप लेंस संरेखण क्षेत्रों के लिए आयामी टॉलरेंस को नियंत्रित कर सकते हैं?
हाँ। मशीनिंग के दौरान महत्वपूर्ण विशेषताओं को कसकर नियंत्रित किया जाता है और परीक्षण मोल्डिंग के दौरान सत्यापित किया जाता है।

Q2: क्या छोटे और पतले कैमरा पार्ट्स समर्थित हैं?
हाँ। पतली-दीवार और कॉम्पैक्ट संरचनाओं के लिए मोल्ड डिजाइन और इंजेक्शन मापदंडों को अनुकूलित किया जाता है।

Q3: क्या आप मोल्ड निर्माण और इंजेक्शन उत्पादन दोनों प्रदान करते हैं?
हाँ। हम टूलिंग और प्लास्टिक पार्ट उत्पादन दोनों का समर्थन करते हैं।

Q4: क्या मल्टी-कैविटी मोल्ड विकसित किए जा सकते हैं?
हाँ। उत्पादन मात्रा के आधार पर मल्टी-कैविटी कॉन्फ़िगरेशन उपलब्ध हैं।

Q5: आप सतह की गुणवत्ता कैसे सुनिश्चित करते हैं?
अनुकूलित गेटिंग डिजाइन, कैविटी पॉलिशिंग और सख्त मोल्ड फिटिंग नियंत्रण के माध्यम से।

कोटेशन का अनुरोध करें

के लिए कोटेशन प्राप्त करने के लिएकैमरा प्लास्टिक इंजेक्शन मोल्डिंग पार्ट्स, कृपया प्रदान करें:

• 3डी उत्पाद फाइलें

• सामग्री विनिर्देश

• सतह फिनिश आवश्यकताएं

• अनुमानित वार्षिक उत्पादन मात्रा

• लक्षित डिलीवरी अनुसूची

हमारी इंजीनियरिंग टीम आपकी परियोजना की समीक्षा करेगी और एक विस्तृत प्रस्ताव प्रदान करेगी।
