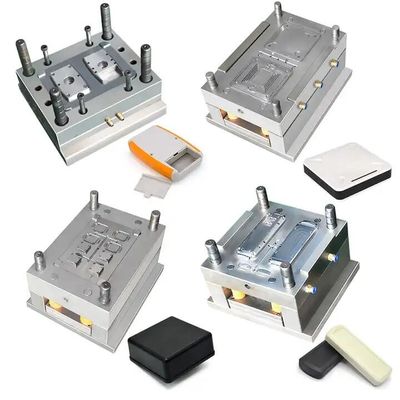

3C उत्पाद इंजेक्शन मोल्ड

प्रेसिजन 3सी उत्पाद इंजेक्शन मोल्ड

उत्पाद का अवलोकन

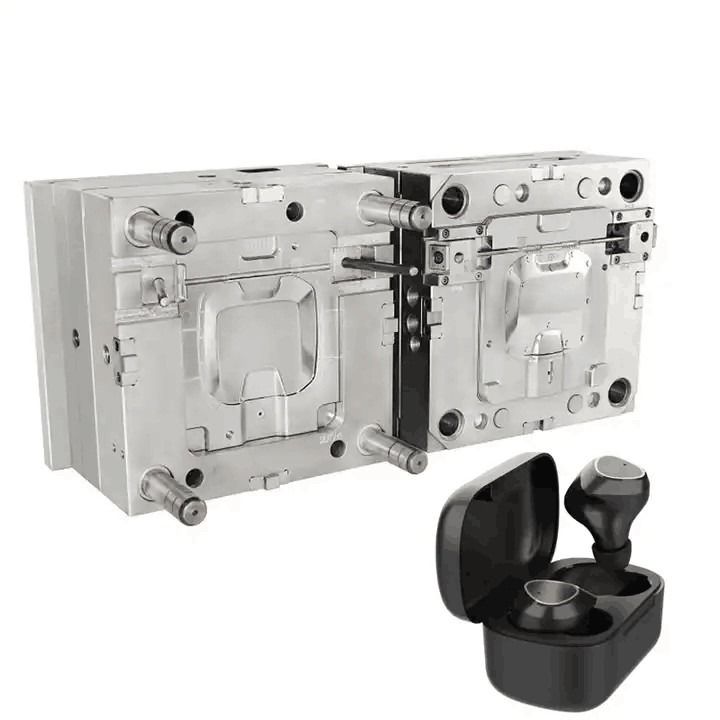

हम डिजाइन और विनिर्माण में विशेषज्ञताब्लूटूथ ईयरबड्स के लिए कस्टम इंजेक्शन मोल्ड प्लास्टिक के आवास, व्यापक रूप से 3C उपभोक्ता इलेक्ट्रॉनिक उत्पादों में प्रयोग किया जाता है।

ब्लूटूथ इयरबड्स के आवास कॉम्पैक्ट, उपस्थिति-संवेदनशील घटक हैं जिनकी आवश्यकता होती हैः

• आंतरिक असेंबली के लिए उच्च आयामी सटीकता

• दृश्य बाहरी क्षेत्रों के लिए स्वच्छ कॉस्मेटिक सतहें

• संतुलित मोल्डिंग के लिए स्थिर दीवार मोटाई

• उच्च मात्रा में उत्पादन के तहत विश्वसनीय प्रदर्शन

इस प्रकार के3C उत्पाद इंजेक्शन मोल्डग्राहक के 3 डी डेटा और तकनीकी विनिर्देशों के अनुसार सख्ती से विकसित किया जाता है, जिसमें मोल्ड डिजाइन, सटीक मशीनिंग, असेंबली और परीक्षण सत्यापन शामिल हैं।

हमारा लक्ष्य ऐसे मोल्ड बनाना है जो न केवल नमूनाकरण से गुजरें बल्कि बड़े पैमाने पर उत्पादन में भी स्थिर रूप से चलें।

अनुप्रयोग परिदृश्य

यह कस्टम इंजेक्शन मोल्ड आमतौर पर निम्नलिखित के लिए प्रयोग किया जाता हैः

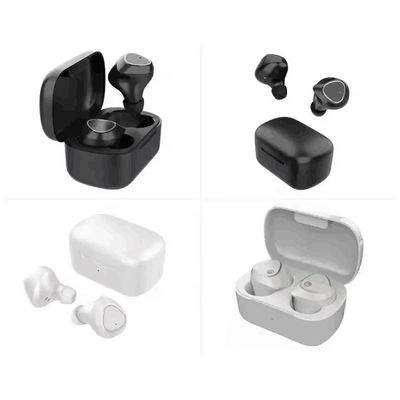

• प्लास्टिक के घोंसले वाले ब्लूटूथ ईयरबड्स

• टीडब्ल्यूएस इयरफ़ोन के कैबिनेट

• चार्जिंग केस के घटक

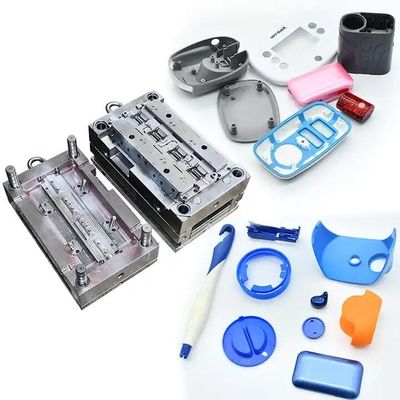

• छोटे परिशुद्धता उपभोक्ता इलेक्ट्रॉनिक आवास

• उपस्थिति के प्रति संवेदनशील 3C प्लास्टिक के भाग

इन उत्पादों को सख्त सहिष्णुता नियंत्रण और लगातार सतह की गुणवत्ता की आवश्यकता होती है।

मोल्ड इंजीनियरिंग का मुख्य फोकस

ब्लूटूथ ईयरबड्स के लिए इंजेक्शन मोल्ड सामान्य औद्योगिक मोल्ड से अलग हैं।
मुख्य चुनौतियांउपस्थिति नियंत्रण, सटीक फिट और विरूपण प्रबंधन.

1) कॉस्मेटिक सतह नियंत्रण

ईयरबड्स के आवास बाहरी भागों के रूप में दिखाई देते हैं। यहां तक कि मामूली सतह दोष अस्वीकार्य हैं।

• वेल्ड लाइनों को कम करने के लिए अनुकूलित गेट स्थिति

• सिंक के निशानों को कम करने के लिए नियंत्रित प्रवाह संतुलन

• सटीक गुहा पॉलिशिंग या बनावट खत्म

• फ्लैश को रोकने के लिए सटीक विभाजन रेखा संरेखण

उपभोक्ता इलेक्ट्रॉनिक्स के लिए सतह स्थिरता महत्वपूर्ण है।

2) सटीक फिट और संरचनात्मक सटीकता

आवास को पीसीबी बोर्ड, स्पीकर, बैटरी और आंतरिक घटकों के साथ सटीक रूप से इकट्ठा किया जाना चाहिए।

• आंतरिक विशेषताओं का तंग आयामी नियंत्रण

• बंद करने की संरचना का उचित डिजाइन

• मोल्ड डिजाइन के दौरान सिकुड़ने की भरपाई

• असेंबली सहिष्णुता बनाए रखने के लिए स्थिर मोल्ड संरेखण

मोल्ड की सटीकता से सीधे संयोजन की उपज निर्भर करती है।

3) पतली दीवार और warpage नियंत्रण

ब्लूटूथ ईयरबड के आवासों में अक्सर पतली दीवार संरचनाएं होती हैं।

• संतुलित धावक और गेट प्रणाली

• अनुकूलित शीतलन लेआउट

• भरने के दौरान तनाव नियंत्रण

• आवश्यक होने पर मोल्डफ्लो विश्लेषण

इसका उद्देश्य मोल्डिंग के बाद आयामी स्थिरता बनाए रखना है।

मोल्ड विनिर्देश

• मोल्ड प्रकारः 3C उत्पादों के लिए कस्टम इंजेक्शन मोल्ड

• उत्पाद सामग्रीः प्लास्टिक (ग्राहक द्वारा निर्दिष्ट)

• गेट प्रकारः साइड गेट / सब गेट / पिन पॉइंट गेट / फैन गेट / डायरेक्ट गेट

• धावक प्रणाली: गर्म धावक या ठंडे धावक

• मोल्ड सामग्रीः 1.2343 ESR / NAK80 / S136 या समकक्ष

• मोल्ड बेसः एलकेएम / हस्को / डीएमई / फुटाबा

• मोल्ड लाइफः 1 साल तक000,000 शॉट (सामग्री और डिजाइन के आधार पर)

• समर्थित ड्राइंग प्रारूपः STP / STEP / IGS / PRT / X_T

• MOQ: 1 सेट

उत्पादन क्षमता

हमारी उपकरण सुविधा एकल गुहा और बहु-गुहा 3C मोल्ड का समर्थन करती है।

• मोल्ड का अधिकतम आकारः 2500 × 2000 × 1500 मिमी

• मशीनिंग परिशुद्धताः ±0.005 मिमी

• इंजेक्शन की सटीकताः ±0.03 मिमी

• नेतृत्व समयः 25-45 दिन, मोल्ड की जटिलता के आधार पर

इन-हाउस उपकरण में निम्नलिखित शामिल हैंः

• उच्च परिशुद्धता सीएनसी मशीनिंग केंद्र

• ईडीएम और दर्पण ईडीएम

• तार काटने की मशीनें

• निर्देशांक मापने की मशीन (CMM)

प्रत्येक मोल्ड को डिलीवरी से पहले आयामी निरीक्षण और परीक्षण मोल्डिंग से गुजरना पड़ता है।

परियोजना कार्यप्रवाह

1. 3डी डेटा समीक्षा और डीएफएम विश्लेषण

2. मोल्ड संरचना डिजाइन की पुष्टि

3. इस्पात की तैयारी और कच्चे माल का मशीनिंग

4. परिशुद्धता मशीनिंग और ईडीएम

5. मोल्ड का संयोजन और फिटिंग

6. मोल्ड परीक्षण और पैरामीटर अनुकूलन

7. अंतिम निरीक्षण और प्रेषण

यह संरचित कार्यप्रवाह परीक्षण पुनरावृत्तियों को कम करता है और पहले शॉट की गुणवत्ता में सुधार करता है।

हमारे साथ काम क्यों करें

• 3C उपभोक्ता इलेक्ट्रॉनिक्स के लिए सटीक मोल्ड में अनुभव

• कॉम्पैक्ट संरचनात्मक और उपस्थिति-संवेदनशील भागों से परिचित

• स्थिर मशीनीकरण के लिए इन-हाउस परिशुद्धता उपकरण

• परियोजना के दौरान स्पष्ट तकनीकी संचार

• बिक्री के बाद एक वर्ष का समर्थन

हम उन मोल्ड पर ध्यान केंद्रित करते हैं जो उत्पादन में विश्वसनीय प्रदर्शन करते हैं, न कि केवल प्रारंभिक अनुमोदन पर।

तकनीकी प्रश्न

Q1: बड़े पैमाने पर उत्पादन से पहले आमतौर पर कितने मोल्ड परीक्षणों की आवश्यकता होती है?
परीक्षणों की संख्या उत्पाद की जटिलता और उपस्थिति आवश्यकताओं पर निर्भर करती है। उचित डीएफएम समीक्षा और संरचनात्मक मूल्यांकन के साथ, पहले परीक्षण की सफलता दर में काफी सुधार किया जा सकता है।

Q2: क्या आप वेल्ड लाइनों और सिंक के निशान जैसे कॉस्मेटिक दोषों को नियंत्रित कर सकते हैं?
हां. मोल्ड डिजाइन के दौरान दृश्य दोषों को कम करने के लिए गेट डिजाइन, प्रवाह संतुलन और गुहा खत्म करने का अनुकूलन किया जाता है। सतह चमकाने या बनावट नियंत्रण उपस्थिति मानकों के अनुसार किया जाता है।

Q3: क्या आप उच्च चमक या बनावट वाले सतह खत्म का समर्थन करते हैं?
हां, खोखले सतहों को ग्राहक के विनिर्देशों के आधार पर दर्पण-पोलिश या बनावट दी जा सकती है।

प्रश्न 4: क्या इस मोल्ड को बहु-गुहा मोल्ड के रूप में डिज़ाइन किया जा सकता है?
हाँ. उत्पादन की मात्रा और भाग के आकार के आधार पर, एकल और बहु-गुहा विन्यास दोनों समर्थित हैं.

Q5: क्या बिक्री के बाद तकनीकी सहायता उपलब्ध है?
हाँ. हम पैरामीटर अनुकूलन के लिए तकनीकी सहायता प्रदान करते हैं और डिलीवरी के बाद आवश्यक मोल्ड समायोजन.

उद्धरण मांगें

एक उद्धरण प्राप्त करने के लिएब्लूटूथ ईयरबड्स के लिए कस्टम इंजेक्शन मोल्ड प्लास्टिक आवास खोल, कृपया प्रदान करेंः

• थ्रीडी उत्पाद फ़ाइलें (STP/STEP/IGS, आदि)

• सामग्री विनिर्देश

• सतह परिष्करण की आवश्यकताएं

• अपेक्षित उत्पादन मात्रा

• लक्ष्य समय

हमारी इंजीनियरिंग टीम आपके डेटा की समीक्षा करेगी और विस्तृत मोल्ड प्रस्ताव प्रदान करेगी।
