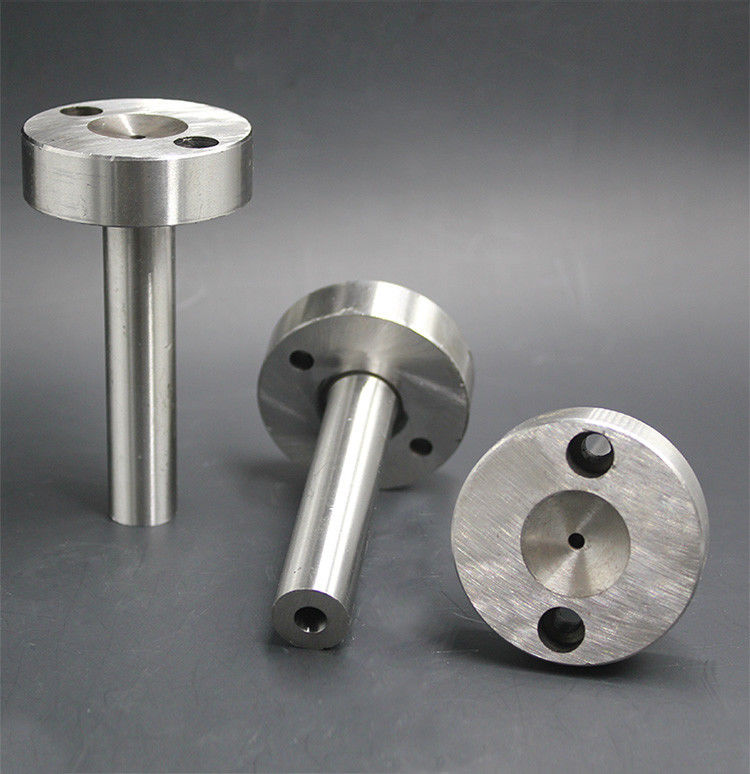

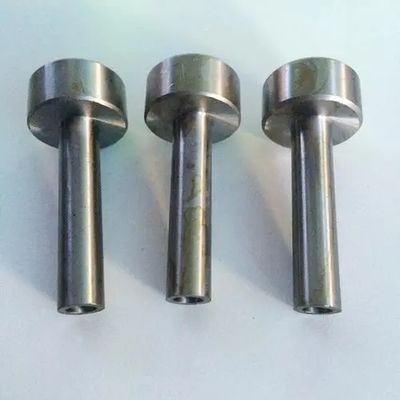

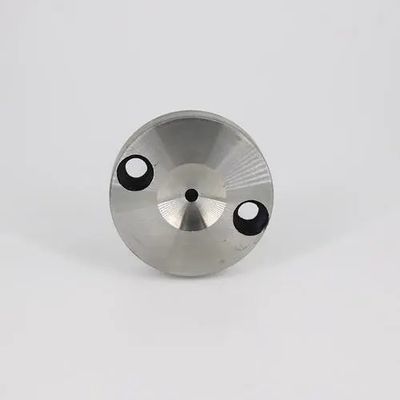

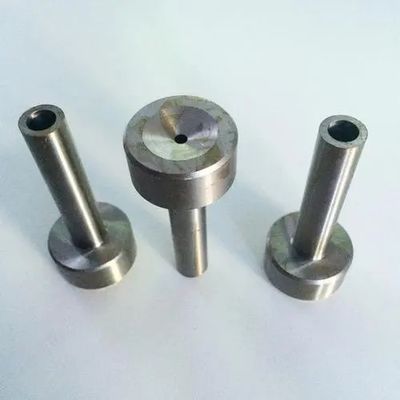

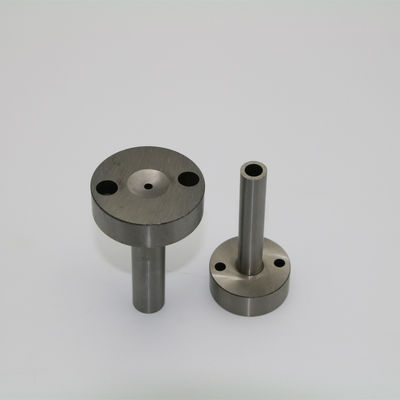

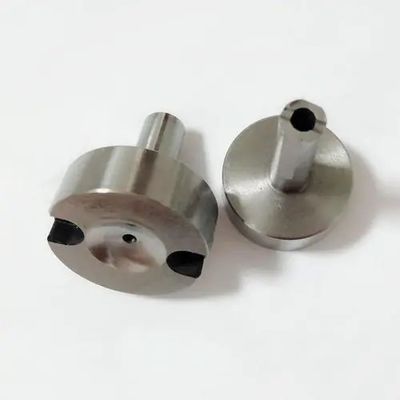

एसकेडी61 स्लाइड कोर यूनिट

उच्च-भार इंजेक्शन मोल्ड सिस्टम के लिए कोलैप्सिबल मोल्ड पार्ट्स

उत्पाद अवलोकन

एसकेडी61 स्लाइड कोर यूनिट इंजेक्शन मोल्ड्स में एक महत्वपूर्ण चलने वाला घटक है जिसे साइड एक्शन या आंतरिक अंडरकट रिलीज की आवश्यकता होती है।इन इकाइयों को आमतौर पर इसमें एकीकृत किया जाता है:

साइड स्लाइड मैकेनिज्म

• थ्रेडेड पार्ट डिमोल्डिंग सिस्टम

• कोलैप्सिबल कोर असेंबली

• उच्च-भार संरचनात्मक मोल्ड सेक्शन

• एसकेडी61 हॉट वर्क डाई स्टील से निर्मित

, स्लाइड कोर यूनिट को बार-बार यांत्रिक गति, स्थानीयकृत तनाव और लंबे उत्पादन चक्रों का सामना करने के लिए डिज़ाइन किया गया है, बिना आयामी अस्थिरता के।यह घटक सख्ती से बिल्ट-टू-प्रिंट आधार

पर उत्पादित किया जाता है, जो ग्राहक मोल्ड संरचनाओं के साथ संगतता सुनिश्चित करता है।स्लाइड कोर सिस्टम आमतौर पर मोल्ड्स में लागू होते हैं:ऑटोमोटिव प्लास्टिक कंपोनेंट्स

मेडिकल डिवाइस हाउसिंग

• आंतरिक थ्रेड्स वाले पैकेजिंग क्लोजर

• तकनीकी 3सी स्ट्रक्चरल पार्ट्स

• पार्श्व गति वाले उच्च-सटीकता मोल्ड्स

• इन अनुप्रयोगों में, गति सटीकता और घिसाव प्रतिरोध साधारण कठोरता मूल्यों से अधिक महत्वपूर्ण हैं।

• सामग्री तर्क - एसकेडी61 क्यों

एसकेडी61 (हॉट वर्क डाई स्टील) को इसके संतुलित गुणों के लिए चुना जाता है:

अच्छा थर्मल थकान प्रतिरोध

उच्च प्रभाव क्रूरता

• गर्मी उपचार के बाद स्थिर कठोरता

• चक्रीय भार के तहत टूटने का प्रतिरोध

• विशिष्ट कार्य कठोरता सीमा:

• 58-60 एचआरसी

, आवेदन के आधार पर समायोज्य।
संचालन के दौरान आयामी स्थिरता बनाए रखने के लिए समान गर्मी उपचार और तनाव राहत आवश्यक है।इंजीनियरिंग फोकस

स्लाइड कोर इकाइयाँ स्थिर भाग नहीं हैं। वे स्लाइडिंग घर्षण और साइड लोडिंग के तहत काम करते हैं।

प्रदर्शन निर्भर करता है

ज्यामिति नियंत्रण, सतह की स्थिति और कठोरता संतुलन
पर।1) परिशुद्धता फिट और संरेखणमुख्य नियंत्रण क्षेत्रों में शामिल हैं:

स्लाइडिंग सतहों की समानांतरता

माउंटिंग सतहों के लिए लंबवतता

• जहां लागू हो वहां समरूपता

• ±0.002 मिमी तक आयामी सहनशीलता

• उचित फिट सुचारू गति सुनिश्चित करता है और असमान संपर्क घिसाव को कम करता है।

• 2) सतह की स्थिति और घर्षण प्रबंधन

मानक सतह फिनिश:

आरए 0.6 (अनुकूलन योग्य)

वैकल्पिक उपचार:
नाइट्राइडिंग

टीआईएन / टीआईसीएन / एएलटीआईएन कोटिंग्स

• ब्लैक ऑक्साइड

• सतह इंजीनियरिंग घर्षण गुणांक को कम करती है और उच्च-चक्र मोल्ड्स में घिसाव प्रतिरोध में सुधार करती है।

• 3) घिसाव वितरण और सेवा जीवन

स्लाइड इकाइयों का अनुभव होता है:

बार-बार आगे/पीछे की गति

गाइड सतहों पर संपर्क दबाव

• मोल्ड बंद होने के दौरान शॉक लोड

• अनुकूलित ज्यामिति और नियंत्रित कठोरता-से-क्रूरता अनुपात चिपिंग को कम करते हैं और सेवा अंतराल को बढ़ाते हैं।

• तकनीकी विनिर्देश

उत्पाद प्रकार: स्लाइड कोर यूनिट / कोलैप्सिबल मोल्ड कंपोनेंट

सामग्री: एसकेडी61

• कठोरता: 58-60 एचआरसी (अनुकूलन योग्य)

• आयामी सहनशीलता: ±0.002 मिमी (महत्वपूर्ण क्षेत्र)

• सतह फिनिश: आरए 0.6 या निर्दिष्ट आवश्यकता

• सतह उपचार: नाइट्राइडिंग / पीवीडी कोटिंग्स वैकल्पिक

• विनिर्माण प्रकार: कस्टम (मेड-टू-ऑर्डर)

• निरीक्षण: शिपमेंट से पहले 100% आयामी निरीक्षण

• विनिर्माण क्षमता

• परिशुद्धता प्रसंस्करण में शामिल हैं:

सीएनसी मशीनिंग

ईडीएम और मिरर ईडीएम

• वायर ईडीएम

• सतह ग्राइंडिंग

• बेलनाकार ग्राइंडिंग

• सीएमएम निरीक्षण

• ज्यामितीय स्थिरता और दीर्घकालिक पुनरावृत्ति सुनिश्चित करने के लिए महत्वपूर्ण स्लाइडिंग सतहों को ग्राउंड किया जाता है।

• गुणवत्ता और पुनरावृत्ति

प्रत्येक इकाई को इसके लिए सत्यापित किया जाता है:

कठोरता वितरण

आयामी अनुरूपता

• सतह अखंडता

• कार्यात्मक संरेखण

• पुनरावृत्ति आदेशों को विनिमेयता सुनिश्चित करने के लिए समान आधार विनिर्देशों के अनुसार निर्मित किया जाता है।

• ओईएम / कस्टम विनिर्माण

हम सख्ती से निम्नलिखित के अनुसार स्लाइड कोर इकाइयों का निर्माण करते हैं:

ग्राहक चित्र (2डी / 3डी)

निर्दिष्ट कठोरता आवश्यकताएं

• परिभाषित कोटिंग उपचार

• विशिष्ट मोल्ड संरचना एकीकरण

• कस्टम और मानक-संगत दोनों डिजाइन समर्थित हैं।

• तकनीकी अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: उच्च-कठोरता वाले स्टील का उपयोग क्यों नहीं किया जाता है?

अत्यधिक कठोरता क्रूरता को कम कर सकती है। एसकेडी61 एक संतुलन प्रदान करता है जो चक्रीय लोडिंग के तहत फ्रैक्चर के जोखिम को कम करता है।

प्रश्न 2: क्या कोटिंग्स नाइट्राइडिंग की जगह ले सकती हैं?
कोटिंग्स सतह घिसाव प्रतिरोध में सुधार करती हैं, लेकिन सब्सट्रेट कठोरता और गर्मी उपचार मौलिक बने रहते हैं।

प्रश्न 3: स्लाइडिंग चिकनाई कैसे सुनिश्चित की जाती है?
नियंत्रित सतह फिनिश, समानांतरता और मिलान घटकों की सटीक फिटिंग के माध्यम से।

प्रश्न 4: क्या उच्च-चक्र ऑटोमोटिव अनुप्रयोगों का समर्थन किया जाता है?
हाँ। घटक उचित सामग्री और सतह उपचार चयन के साथ उच्च-मात्रा वाले मोल्ड्स के लिए उपयुक्त है।

प्रश्न 5: क्या पूर्ण अनुकूलन उपलब्ध है?
हाँ। सभी स्लाइड कोर इकाइयों का उत्पादन ग्राहक चित्रों के अनुसार किया जाता है।

तकनीकी प्रस्ताव का अनुरोध करें
कृपया प्रदान करें:

2डी या 3डी चित्र

कठोरता आवश्यकताएं

• सतह उपचार वरीयता

• आवेदन विवरण (चक्र दर, सामग्री प्रकार)

• हमारी इंजीनियरिंग टीम आपके विनिर्देशों की समीक्षा करेगी और एक विनिर्माण प्रस्ताव प्रदान करेगी।
