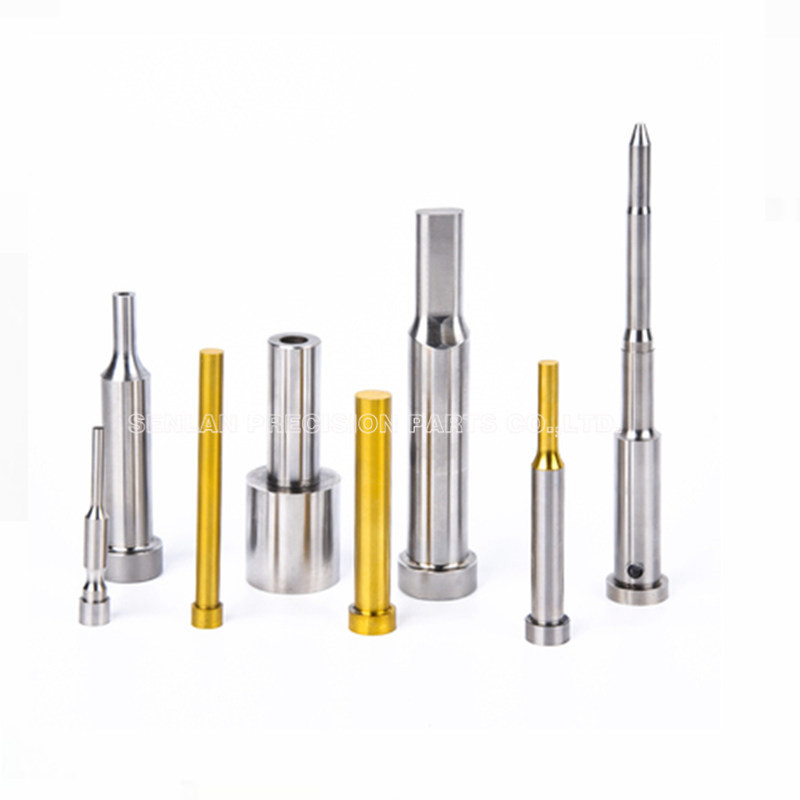

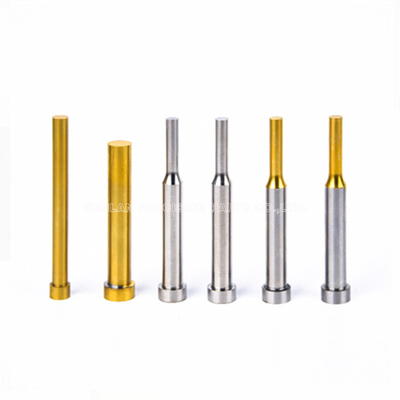

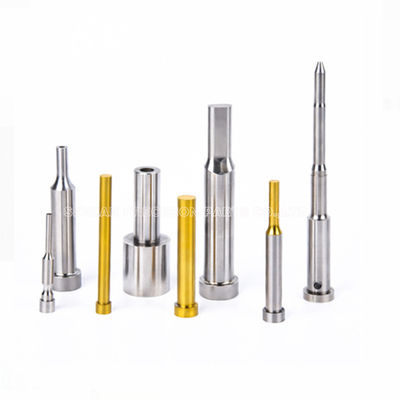

सटीक डाई पंच पिन – M2 HSS TiN कोटिंग के साथ

प्रोग्रेसिव स्टैम्पिंग डाई के लिए हाई-स्पीड स्टील पंच टूलिंग

उत्पाद अवलोकन

हमारे M2 हाई-स्पीड स्टील (HSS) से निर्मित सटीक डाई पंच पिन उच्च-चक्र धातु स्टैम्पिंग अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।

ये पंच टूलिंग व्यापक रूप से इनमें उपयोग किए जाते हैं:

• प्रोग्रेसिव स्टैम्पिंग डाई

• कनेक्टर और टर्मिनल उत्पादन

• ऑटोमोटिव शीट मेटल कंपोनेंट्स

• मेडिकल प्रिसिजन मेटल पार्ट्स

• इलेक्ट्रॉनिक लीड फ्रेम स्टैम्पिंग

नियंत्रित हीट ट्रीटमेंट और वैकल्पिक TiN कोटिंग के साथ, ये पंच दोहराए जाने वाले उत्पादन वातावरण में स्थिर एज रिटेंशन और विस्तारित सेवा जीवन प्रदान करते हैं।

सभी पंच पिन ग्राहक के ड्राइंग के अनुसार सख्ती से निर्मित होते हैं।

सामग्री – M2 हाई-स्पीड स्टील

M2 (SKH51 के बराबर) को स्टैम्पिंग पंच अनुप्रयोगों के लिए आमतौर पर चुना जाता है क्योंकि:

• हीट ट्रीटमेंट के बाद उच्च कठोरता

• अच्छा प्रभाव प्रतिरोध

• स्थिर कटिंग-एज ज्यामिति

• मध्यम से उच्च-गति स्टैम्पिंग में विश्वसनीय प्रदर्शन

विशिष्ट कठोरता सीमा:
60–62 HRC (स्टैम्पिंग सामग्री के आधार पर अनुकूलन योग्य)

M2 कार्बन स्टील और सामान्य मिश्र धातु स्टैम्पिंग के लिए उपयुक्त कठोरता और मजबूती का संतुलित संयोजन प्रदान करता है।

सतह कोटिंग – TiN (टाइटेनियम नाइट्राइड)

वैकल्पिक TiN PVD कोटिंग घिसाव प्रतिरोध में सुधार करती है और घर्षण को कम करती है।

मुख्य विशेषताएं:

• माइक्रोहार्डनेस लगभग 2300 HV

• घर्षण गुणांक कम किया गया

• घर्षण घिसाव के प्रति बेहतर प्रतिरोध

• कार्बन स्टील और माइल्ड स्टील स्टैम्पिंग के लिए उपयुक्त

स्टेनलेस स्टील या अधिक मांग वाली सामग्रियों के लिए, TiCN या DLC की सिफारिश की जा सकती है।

इंजीनियरिंग फोकस

पंच का प्रदर्शन ज्यामिति सटीकता, एज स्थिरता और सतह की स्थितिपर निर्भर करता है।

1) सटीक ग्राइंडिंग और टॉलरेंस नियंत्रण

महत्वपूर्ण नियंत्रण पैरामीटर:

• आयामी टॉलरेंस: ±0.01 मिमी (अनुरोध पर सख्त टॉलरेंस उपलब्ध)

• अक्षीयता: ≤ 0.005 मिमी

• लंबवतता: ≤ 0.005 मिमी

• सतह फिनिश: Ra 0.6

नियंत्रित बेलनाकार ग्राइंडिंग गाइड बुशिंग के साथ उचित संरेखण सुनिश्चित करती है और असमान घिसाव को कम करती है।

2) हीट ट्रीटमेंट और हार्डनेस स्थिरता

प्रक्रिया में शामिल हैं:

• नियंत्रित हीटिंग चक्र

• ऑयल क्वेंचिंग

• आंतरिक तनाव को दूर करने के लिए टेम्परिंग

• सीधापन सत्यापन

उचित हीट ट्रीटमेंट समान कठोरता वितरण सुनिश्चित करता है और विरूपण को कम करता है।

3) एज ज्यामिति और घिसाव व्यवहार

पंच टिप ज्यामिति के अनुसार ग्राउंड की जाती है:

• आवश्यक क्लीयरेंस

• स्टैम्पिंग मोटाई

• सामग्री की कठोरता

स्थिर एज तैयारी माइक्रो-चिपिंग को कम करती है और सेवा अंतराल में सुधार करती है।

तकनीकी विनिर्देश

• उत्पाद प्रकार: सटीक डाई पंच पिन

• सामग्री: M2 हाई-स्पीड स्टील

• कठोरता: 60–62 HRC

• सतह फिनिश: Ra 0.6

• अक्षीयता: ≤ 0.005 मिमी

• लंबवतता: ≤ 0.005 मिमी

• सतह उपचार: TiN (वैकल्पिक), TiCN, DLC उपलब्ध

• विनिर्माण: ऑर्डर पर निर्मित (प्रिंट के अनुसार)

• निरीक्षण: शिपमेंट से पहले 100% QC

कस्टम व्यास, लंबाई और विशेष आकार समर्थित हैं।

विनिर्माण प्रक्रिया अवलोकन

1. कच्चे माल का निरीक्षण और कटाई

2. हीट ट्रीटमेंट और सीधा करना

3. सटीक बेलनाकार ग्राइंडिंग

4. सतह पॉलिशिंग

5. कोटिंग अनुप्रयोग (यदि निर्दिष्ट हो)

6. अंतिम आयामी निरीक्षण

पुनरावृत्ति और विनिमेयता सुनिश्चित करने के लिए प्रत्येक चरण को नियंत्रित किया जाता है।

विशिष्ट अनुप्रयोग

• प्रोग्रेसिव डाई स्टैम्पिंग

• कनेक्टर टर्मिनल निर्माण

• शीट मेटल फॉर्मिंग

• ऑटोमोटिव ब्रैकेट स्टैम्पिंग

• उपकरण घटक उत्पादन

सामग्री और कोटिंग का चयन वर्कपीस प्रकार और उत्पादन गति से मेल खाना चाहिए।

गुणवत्ता नियंत्रण

निरीक्षण उपकरणों में शामिल हैं:

• कोऑर्डिनेट मेजरिंग मशीन (CMM)

• हाइट गेज और माइक्रोमीटर

• सरफेस रफनेस टेस्टर

• हार्डनेस टेस्टर

पैकेजिंग से पहले प्रत्येक पंच को आयामी अनुरूपता के लिए सत्यापित किया जाता है।

तकनीकी अक्सर पूछे जाने वाले प्रश्न

Q1: कार्बाइड के बजाय M2 क्यों चुनें?
M2 बेहतर मजबूती प्रदान करता है और मध्यम-लोड स्टैम्पिंग अनुप्रयोगों के लिए अधिक लागत प्रभावी है।

Q2: TiN कोटिंग कब अनुशंसित है?
TiN घिसाव प्रतिरोध में सुधार के लिए कार्बन स्टील और माइल्ड स्टील स्टैम्पिंग के लिए उपयुक्त है।

Q3: क्या सख्त टॉलरेंस प्राप्त किए जा सकते हैं?
हाँ। उच्च-सटीकता अनुप्रयोगों के लिए सख्त टॉलरेंस निर्दिष्ट किए जा सकते हैं।

Q4: क्या कोटिंग आसंजन विश्वसनीय है?
हाँ। PVD प्रक्रिया के दौरान उचित कोटिंग बॉन्डिंग सुनिश्चित करने के लिए सतह की तैयारी की जाती है।

Q5: क्या विशेष आकार के पंच समर्थित हैं?
हाँ। कस्टम प्रोफाइल और गैर-मानक ज्यामिति उपलब्ध हैं।

तकनीकी कोटेशन का अनुरोध करें

कृपया प्रदान करें:

• 2D / 3D ड्राइंग

• स्टैम्पिंग सामग्री का प्रकार

• शीट की मोटाई

• उत्पादन गति

• कोटिंग आवश्यकताएं

हमारी इंजीनियरिंग टीम आपके आवेदन की समीक्षा करेगी और उपयुक्त सामग्री और कोटिंग संयोजन की सिफारिश करेगी।
