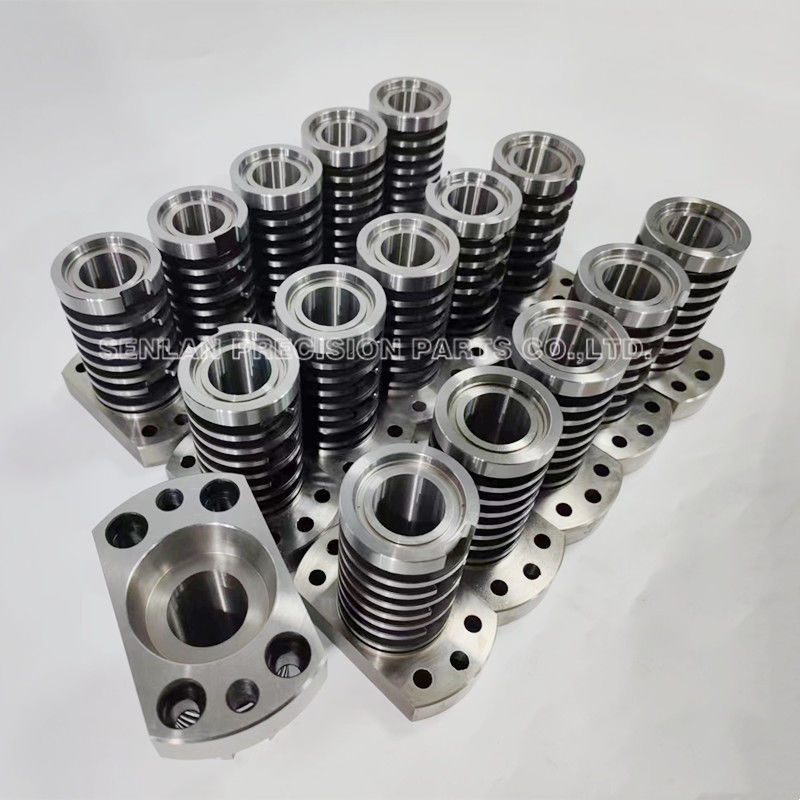

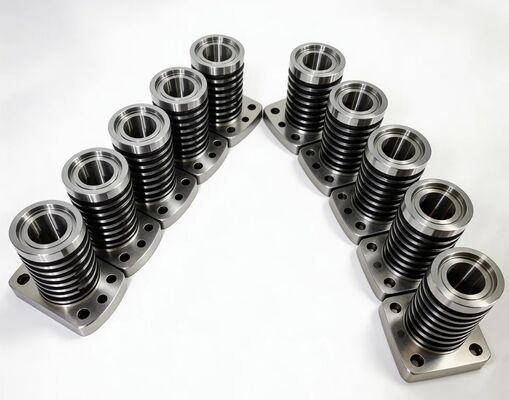

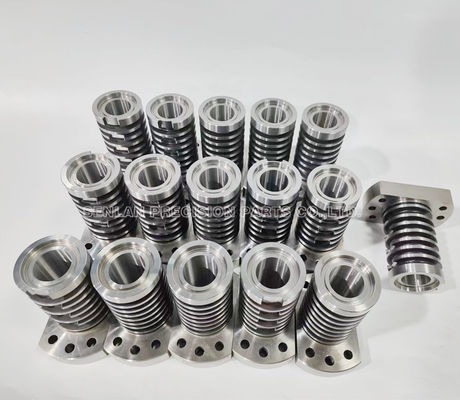

SKD61 प्लास्टिक इंजेक्शन मोल्ड के लिए थ्रेडेड कोर इन्सर्ट
घुमावदार कोर सम्मिलन सटीक बनाने के लिए उपयोग किया जाता हैवास्तविक आंतरिक धागेक्योंकि धागे कार्यात्मक विशेषताएं हैं, सटीकता महत्वपूर्ण है प्रोफाइल, पिच या संरेखण में छोटे विचलन क्रॉस-थ्रेडिंग, टोक़ भिन्नता, रिसाव का कारण बन सकते हैं,या असेंबली की विफलता.
हमारेSKD61 घुमावदार कोर सम्मिलनस्थिर धागा बनाने और लंबे समय तक चलने वाले स्थायित्व के लिए ग्राहक के चित्रों पर कस्टम निर्मित हैं।कठोरता, थर्मल थकान प्रतिरोध और स्थिर प्रदर्शनबार-बार चक्रों के तहत विशेष रूप से जब घुमावदार कोर उच्च तनाव की स्थिति में या घूर्णन/अनस्क्रूविंग तंत्र वाले मोल्ड में काम करता है।
उत्पाद का वर्णन
एघुमावदार कोर सम्मिलनएक ढाला भाग के आंतरिक धागा विशेषता बनाता है। भाग डिजाइन और मोल्ड वास्तुकला के आधार पर, यह एक के साथ इस्तेमाल किया जा सकता हैअनस्क्रूइंग तंत्रया अन्य डिमॉल्डिंग विधियों के लिए। निष्कासन शैली के बावजूद, थ्रेड किए गए कोर को सटीक ज्यामिति और स्थिर सतह की स्थिति को बनाए रखना चाहिए ताकि उत्पादन जीवन के दौरान थ्रेड की गुणवत्ता को लगातार रखा जा सके।
एक थ्रेडेड कोर सम्मिलन आमतौर पर क्या नियंत्रित करता हैः
- थ्रेड प्रोफाइल, पिच और लीड-इन ज्यामिति
- निरंतर संयोजन और टोक़ के लिए धागा-अक्ष संरेखण
- मोल्ड में दोहराने योग्य स्थापना के लिए डेटा का पता लगाना
- सतह का परिष्करण जो रिलीज़ का समर्थन करता है और धागे की अखंडता की रक्षा करता है
- मोल्ड तंत्र द्वारा आवश्यक इंटरफ़ेस विशेषताएं
क्यों SKD61 आम तौर पर घुमावदार कोर के लिए प्रयोग किया जाता हैः
SKD61 को कठिन मोल्ड परिस्थितियों में अपने संतुलित प्रदर्शन के लिए महत्व दिया जाता हैः
- उच्च कठोरतायार्न के किनारों पर चिपिंग और क्रैकिंग का विरोध करने के लिए
- थर्मल थकान प्रतिरोधबार-बार ताप/ठंडा चक्र के लिए
- व्यावहारिक कठोरता और स्थायित्व के लिए स्थिर गर्मी उपचार प्रतिक्रिया
- उच्च चक्र वाले उपकरण घटकों के लिए अच्छी समग्र विश्वसनीयता
अंतिम कठोरता, सहिष्णुता और सतह खत्म आपके चित्र और परियोजना आवश्यकताओं के अनुसार निर्मित होते हैं।
सामान्य घुमावदार कोर संरचनाएंः
- नियंत्रित क्रस्ट/रूट ज्यामिति के साथ थ्रेड-फॉर्मिंग सेक्शन
- स्थिर स्थिति के लिए पोजिशनिंग कंधे/व्यास
- रखरखाव के विवरण (फ्रेम, फ्लैट, प्रमुख विशेषताएं)
- लंबे सेवा जीवन के लिए अनुकूलित पहनने वाले क्षेत्र
आवेदन
SKD61 घुमावदार कोर आवेषण में प्रयोग किया जाता हैप्लास्टिक के इंजेक्शन मोल्डके लिएः
- वास्तविक आंतरिक धागा बनाने की आवश्यकता वाले मोल्ड
- उच्च मात्रा में उत्पादन जहां धागे की स्थिरता उपज को प्रभावित करती है
- मल्टी-कैविटी मोल्ड के लिए मिलान किए गए ग्रिडेड कोर सेट की आवश्यकता होती है
- रखरखाव दक्षता के लिए विनिमेय भागों का उपयोग करने वाले उपकरण कार्यक्रम
- अनस्क्रू/रोटरी डेमोल्डिंग सिस्टम का उपयोग करने वाले मोल्ड डिजाइन
अंतिम उत्पाद ग्राहक के डिजाइन के अनुसार भिन्न होते हैं; हम मोल्ड फ़ंक्शन और थ्रेडेड फीचर प्रदर्शन पर ध्यान केंद्रित करते हैं।
परिशुद्धता और विनिर्माण क्षमता
थ्रेडेड कोर इन्सर्ट्स के लिए ज्यामितीय सटीकता और गर्मी उपचार के बाद स्थिरता दोनों की आवश्यकता होती है। हम थ्रेड फॉर्म सटीकता और सेट स्थिरता की रक्षा के लिए डिज़ाइन किए गए प्रक्रिया नियंत्रण के साथ निर्माण करते हैं।
विनिर्माण प्रक्रियाएं:
- डाटा और इंटरफेस के लिए सटीक सीएनसी टर्निंग/फ्राइंग
- निर्दिष्ट प्रोफाइल और सहिष्णुता के लिए धागा मशीनिंग
- क्रिटिकल फिट और रोटेशन डेटा के लिए पीसने
- विशेष विशेषताओं के लिए ईडीएम / वायर ईडीएम
- लक्ष्य कठोरता और स्थिरता के लिए गर्मी उपचार समन्वय
- धागे की सतहों और पहनने के क्षेत्रों के लिए ठीक परिष्करण/पोलिशिंग
- मल्टी-कैविटी ऑर्डर के लिए सेट मिलान
घुमावदार कोर के लिए मुख्य गुणवत्ता नियंत्रणः
- रेखाचित्र आवश्यकताओं के अनुसार धागे की प्रोफ़ाइल सत्यापन
- धागे के ज्यामिति और स्थान के आंकड़ों के बीच एकाग्रता/प्रवाह नियंत्रण
- ड्रॉप-इन स्थापना और विनिमेयता के लिए फिट सहिष्णुता नियंत्रण
- जलन को कम करने और रिलीज़ व्यवहार में सुधार के लिए सतह खत्म प्रबंधन
- सेटों के बीच स्थिरता नियंत्रण
निरीक्षण एवं प्रलेखन:
- आयामी निरीक्षण रिपोर्ट उपलब्ध
- अनुरोध पर सामग्री प्रमाण पत्र और ताप उपचार रिकॉर्ड
- गुहा और सेट प्रबंधन के लिए सीरियल मार्किंग/ट्रैक करने योग्य विकल्प
थ्रेड गुणवत्ता और उपकरण जीवन के लिए ग्राहक मूल्य
- स्थिर संयोजन और टोक़ प्रदर्शन- सटीक धागे क्रॉस-थ्रेडिंग को कम करने और विधानसभा प्रक्रियाओं में टोक़ को स्थिर करने में मदद करते हैं।
- मल्टी-कैविटी उत्पादन में अधिक उपज- मिलान किए गए घुमावदार कोर सेट गुहा से गुहा में भिन्नता को कम करते हैं और समग्र उत्पादन स्थिरता में सुधार करते हैं।
- अधिक मांग वाले चक्रों में अधिक सेवा जीवन- SKD61 की कठोरता और थर्मल थकान प्रतिरोध लंबे उत्पादन रनों के दौरान धागे की अखंडता बनाए रखने में मदद करता है।
- विनिमेय घुमावदार कोर के साथ तेजी से रखरखाव- प्रतिस्थापन योग्य कोर त्वरित स्वैप-इन मरम्मत की अनुमति देते हैं और बड़े मोल्ड रीवर्क के बिना डाउनटाइम को कम करते हैं।
उद्धरण के लिए हमें क्या चाहिए
SKD61 घुमावदार कोर आवेषण के लिए सटीक उद्धरण के लिए, कृपया प्रदान करेंः
- 3डी सीएडी (स्टेप/आईजीईएस) और 2डी ड्राइंग (पीडीएफ/डीडब्ल्यूजी)
- मात्रा (एकल टुकड़े या बहु-गुहा सेट)
- सामग्री की आवश्यकताःSKD61
- गर्मी उपचार/लक्षित कठोरता विनिर्देश
- धागा विनिर्देश (प्रोफाइल, पिच, सहिष्णुता, लीड-इन आवश्यकताएं)
- महत्वपूर्ण सहिष्णुताएं (तारीखें, फिट, प्रवाह/संतृप्ति, कार्यात्मक क्षेत्र)
- थ्रेड और सीलिंग से संबंधित क्षेत्रों के लिए सतह खत्म की आवश्यकता
- मोल्ड इंटरफेस का विवरण (व्यापकता/बाहुआ स्थान, प्रतिधारण विधि)
- निरीक्षण/दस्तावेजों की आवश्यकता (एफएआई, रिपोर्ट प्रारूप, नमूनाकरण बनाम 100% निरीक्षण)
- नेतृत्व समय और पैकेजिंग आवश्यकताएं
यदि मौजूदा कोरों को प्रतिस्थापित किया जाता है, तो संभोग प्लेट/इंटरफेस आयाम प्रदान करने से ड्रॉप-इन संगतता सुनिश्चित करने में मदद मिलती है।
अक्सर पूछे जाने वाले प्रश्न
क्या SKD61 घुमावदार कोर सम्मिलन के लिए उपयुक्त है?
हां. SKD61 का उपयोग आमतौर पर टूलिंग घटकों के लिए किया जाता है जिन्हें दोहराए गए चक्रों के तहत कठोरता और स्थिरता की आवश्यकता होती है, जिससे धागे के किनारों की सुरक्षा और लंबे समय तक चलने वाले प्रदर्शन को बनाए रखने में मदद मिलती है।
मोल्ड किए गए धागे कभी-कभी असंगत टोक़ या क्रॉस-थ्रेडिंग क्यों दिखाते हैं?
सामान्य कारणों में धागा प्रोफाइल विचलन, धुरी के सापेक्ष रूनआउट, सतह खत्म होने की समस्याएं, पहनने या स्थापना संरेखण की समस्याएं शामिल हैं। सटीक मशीनिंग और स्थिर फिट इन जोखिमों को कम करते हैं।
क्या आप मल्टी-कैविटी मोल्ड के लिए मिलान किए गए थ्रेडेड कोर सेट की आपूर्ति कर सकते हैं?
हाँ. हम नियंत्रित भिन्नता के साथ मिलान सेट का निर्माण कर सकते हैं और प्रमुख धागा और डेटा सुविधाओं के लिए निरीक्षण डेटा प्रदान करते हैं.
क्या आप निरीक्षण रिपोर्ट और सामग्री प्रमाण पत्र प्रदान करते हैं?
हां. निरीक्षण रिपोर्ट, सामग्री प्रमाण पत्र और ताप उपचार रिकॉर्ड अनुरोध पर उपलब्ध हैं।
हमें अपनाSTEP/2D चित्र, धागा विनिर्देश, मात्रा, लक्ष्य कठोरता, सहिष्णुता/समाप्ति आवश्यकताएं और अपेक्षित वितरण तिथि. हम एक स्पष्ट उद्धरण, लीड समय, और उपलब्ध गुणवत्ता प्रलेखन विकल्पों के साथ जल्दी से जवाब देंगे SKD61 threaded कोर आवेषण के लिए.
