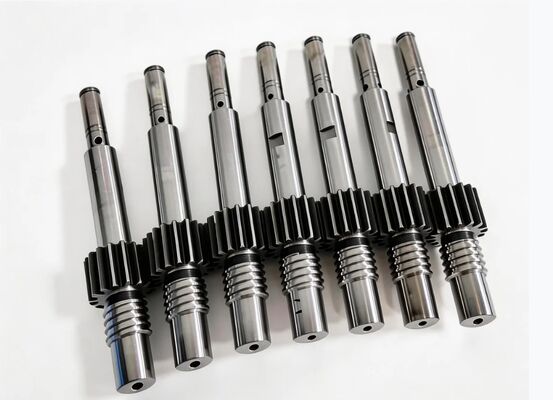

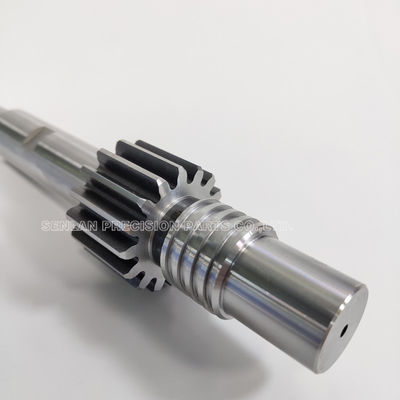

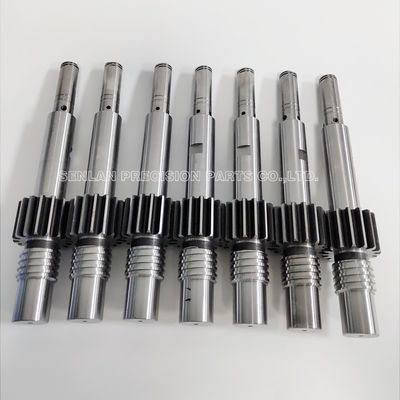

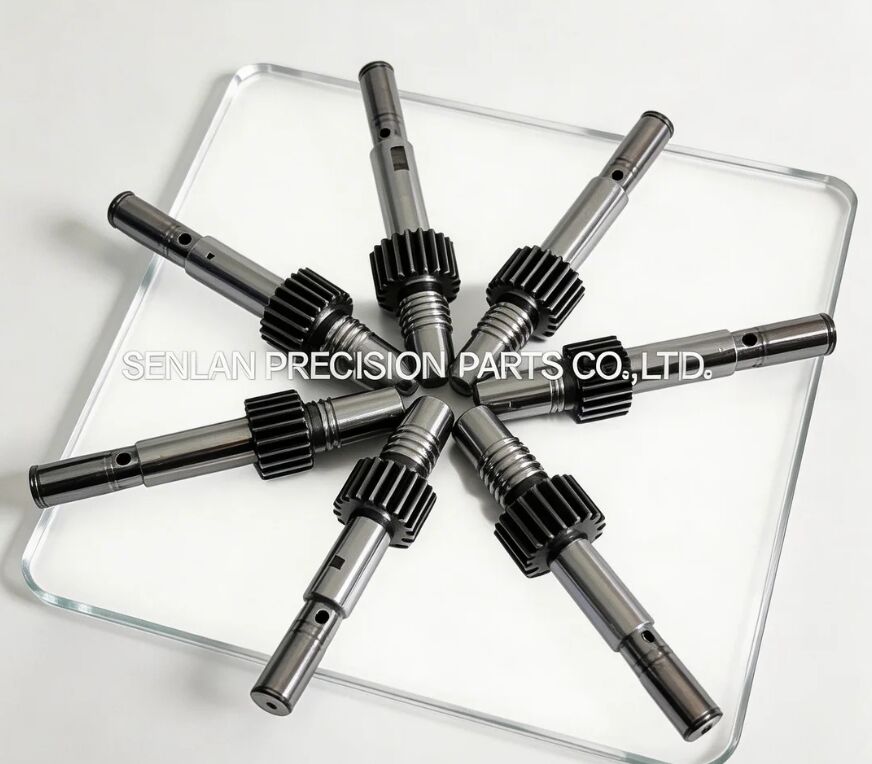

इंजेक्शन मोल्ड के लिए थ्रेडेड कोर (अनस्क्रूइंग कोर)
उत्पाद अवलोकन
थ्रेडेड कोर सटीक-मोल्डेड घटक होते हैं जिनका उपयोग इंजेक्शन-मोल्डेड भागों में सच्चे आंतरिक थ्रेड्स बनाने के लिए किया जाता है। मानक कोर के विपरीत, एक थ्रेडेड कोर को मोल्डेड भाग को थ्रेड्स को नुकसान पहुंचाए बिना जारी करने के लिए अनस्क्रूइंग या रोटरी डिमोल्डिंग मैकेनिज्म के साथ काम करते हुए सटीक थ्रेड ज्यामिति बनाए रखनी चाहिए।
हमारे थ्रेडेड कोर (थ्रेडेड कोर पिन / थ्रेडेड कोर इंसर्ट) घटक ग्राहक के ड्राइंग के अनुसार कस्टम-निर्मित होते हैं, जिसमें थ्रेड प्रोफाइल, रोटेशन अक्ष के लिए कॉन्सेंट्रिसिटी, फिट इंटरफेस और सतह फिनिश का सख्त नियंत्रण होता है। उच्च-मात्रा वाले मोल्ड के लिए, क्रॉस-थ्रेडिंग, टॉर्क भिन्नता, लीकेज, या कैपिंग/क्लोजिंग विफलताओं जैसी असेंबली समस्याओं से बचने के लिए लगातार थ्रेड गुणवत्ता आवश्यक है।
उत्पाद विवरण
एक थ्रेडेड कोर वह बनाने वाला तत्व है जो मोल्डेड भाग के अंदर (या कभी-कभी बाहर) थ्रेड बनाता है। अधिकांश मामलों में, थ्रेडेड कोर एक अनस्क्रूइंग सिस्टम के हिस्से के रूप में काम करते हैं, जहां थ्रेडेड सुविधा को साफ-सुथरा डिमोल्ड करने के लिए कोर इजेक्शन के दौरान घूमता है।
थ्रेडेड कोर को क्या नियंत्रित करना चाहिए
- थ्रेड प्रोफाइल, पिच और लीड-इन ज्यामिति
- थ्रेड और कोर के रोटेशन डेटम के बीच कोएक्सियल संरेखण
- मोल्ड बेस या कोर प्लेट में स्थिर इंस्टॉलेशन फिट
- चिपकने, गैलिंग और थ्रेड क्षति को कम करने के लिए चिकनी सतह फिनिश
- ड्राइव सिस्टम के लिए मैकेनिकल इंटरफ़ेस सुविधाएँ (डिज़ाइन-निर्भर)
विशिष्ट थ्रेडेड कोर निर्माण
मोल्ड डिज़ाइन के आधार पर, एक थ्रेडेड कोर में शामिल हो सकते हैं:
- थ्रेड-फॉर्मिंग सेक्शन (आंतरिक थ्रेड प्रोफाइल)
- दोहराए जाने वाले इंस्टॉलेशन के लिए लोकेटिंग शोल्डर/व्यास
- ड्राइव-इंटरफ़ेस सुविधाएँ (गियर सीट, कीवे, कपलिंग सेक्शन, स्प्लाइन, आदि)
- लंबे-चक्र रोटेशन और स्लाइडिंग संपर्क के लिए अनुकूलित वियर ज़ोन
सामग्री और उपचार संबंधी विचार
थ्रेडेड कोर अक्सर टूल स्टील से उत्पादित होते हैं जिन्हें बार-बार चक्रों के तहत घर्षण प्रतिरोध और आयामी स्थिरता के लिए चुना जाता है। हीट ट्रीटमेंट और वैकल्पिक सतह उपचार/कोटिंग्स के आधार पर निर्दिष्ट किया जा सकता है:
- रेज़िन प्रकार (भरे हुए/अपघर्षक सामग्री)
- आवश्यक थ्रेड सतह गुणवत्ता और डिमोल्डिंग व्यवहार
- उत्पादन मात्रा और अपेक्षित सेवा जीवन
- परिचालन तापमान और स्नेहन रणनीति
अनुप्रयोग
थ्रेडेड कोर इंजेक्शन मोल्ड्स में उन भागों के लिए उपयोग किए जाते हैं जिन्हें सच्चे थ्रेड डिमोल्डिंग की आवश्यकता होती है, जिनमें शामिल हैं:
- इंजेक्शन मोल्ड्स को अनस्क्रू करना (रोटरी डिमोल्डिंग सिस्टम)
- मल्टी-कैविटी मोल्ड्स जिन्हें लगातार आंतरिक थ्रेड गुणवत्ता की आवश्यकता होती है
- उच्च-मात्रा उत्पादन मोल्ड जहाँ थ्रेड स्थिरता असेंबली और लीकेज प्रदर्शन को प्रभावित करती है
- निवारक रखरखाव और त्वरित प्रतिस्थापन के लिए स्पेयर कोर प्रोग्राम
(सटीक अंतिम उत्पाद ग्राहक डिज़ाइन के अनुसार भिन्न होते हैं; हम मोल्ड फ़ंक्शन और थ्रेडेड सुविधा आवश्यकता पर ध्यान केंद्रित करते हैं।)
सटीकता और विनिर्माण क्षमताएँ
थ्रेडेड कोर को बनाने की सटीकता और यांत्रिक संरेखण सटीकता दोनों की आवश्यकता होती है। हम उन मापदंडों को नियंत्रित करते हैं जो सीधे मोल्डिंग परिणामों और अनस्क्रूइंग स्थिरता को प्रभावित करते हैं।
विनिर्माण प्रक्रियाएँ
- डेटम और इंटरफेस के लिए प्रेसिजन सीएनसी टर्निंग/मिलिंग
- निर्दिष्ट प्रोफाइल और सहनशीलता के लिए थ्रेड मशीनिंग
- महत्वपूर्ण फिट और रोटेशन डेटम के लिए ग्राइंडिंग (आवश्यकतानुसार)
- इंटरफ़ेस सुविधाओं के लिए ईडीएम / वायर ईडीएम (प्रोजेक्ट-निर्भर)
- कठोरता और स्थिरता के लिए हीट ट्रीटमेंट समन्वय
- थ्रेड सतहों और वियर ज़ोन के लिए फाइन फिनिशिंग/पॉलिशिंग
- मल्टी-कैविटी थ्रेडेड कोर ऑर्डर के लिए सेट मिलान
मुख्य गुणवत्ता नियंत्रण
- ड्राइंग आवश्यकताओं के अनुसार थ्रेड प्रोफाइल सत्यापन
- थ्रेड्स और रोटेशन डेटम के बीच कॉन्सेंट्रिसिटी/रनआउट नियंत्रण
- इंस्टॉलेशन और गाइडिंग इंटरफेस के लिए फिट सहनशीलता नियंत्रण
- गैलिंग को कम करने और रिलीज में सुधार के लिए सतह फिनिश प्रबंधन
- मिलान किए गए सेटों में स्थिरता नियंत्रण (नमूनाकरण या 100% निरीक्षण विकल्प)
निरीक्षण और प्रलेखन
- आयामी निरीक्षण रिपोर्ट उपलब्ध (मुख्य सुविधाएँ या पूर्ण रिपोर्ट)
- अनुरोध पर सामग्री प्रमाण पत्र और हीट ट्रीटमेंट रिकॉर्ड
- कैविटी/सेट प्रबंधन के लिए सीरियल मार्किंग/ट्रेसिबिलिटी विकल्प
यह क्यों मायने रखता है / थ्रेड गुणवत्ता और अनस्क्रूइंग स्थिरता के लिए ग्राहक मूल्य
अधिक विश्वसनीय असेंबली और लगातार टॉर्क
सटीक थ्रेड ज्यामिति क्रॉस-थ्रेडिंग जोखिम को कम करती है और स्वचालित असेंबली लाइनों में टॉर्क प्रदर्शन को स्थिर करती है।
कम अस्वीकृतियाँ और कम डाउनटाइम
स्थिर रनआउट नियंत्रण और अच्छी सतह फिनिश थ्रेड क्षति, चिपके रहने और अनस्क्रूइंग मैकेनिज्म की समस्याओं को रोकने में मदद करते हैं।
बार-बार रोटेशन के तहत लंबा सेवा जीवन
सही सामग्री चयन, हीट ट्रीटमेंट और वियर-ज़ोन फिनिशिंग घर्षण को कम करते हैं और लंबे समय तक थ्रेड गुणवत्ता बनाए रखते हैं।
इंटरचेंजेबल स्पेयर के साथ तेज रखरखाव
बदली जा सकने वाली थ्रेडेड कोर बिना किसी बड़े मोल्ड रीवर्क के त्वरित प्रतिस्थापन की अनुमति देती है, जो अनुमानित रखरखाव कार्यक्रम का समर्थन करती है।
कोटेशन के लिए हमें क्या चाहिए
थ्रेडेड कोर का सटीक कोटेशन देने के लिए, कृपया प्रदान करें:
- 3डी कैड (स्टेप/आईजीईएस) और 2डी ड्राइंग (पीडीएफ/डीडब्ल्यूजी)
- थ्रेड विनिर्देश (प्रोफाइल, पिच, सहनशीलता, लीड-इन आवश्यकताएँ)
- मोल्ड डिमोल्डिंग विधि (अनस्क्रूइंग/रोटरी सिस्टम) और ड्राइव इंटरफ़ेस विवरण
- सामग्री आवश्यकता (या सिफारिश के लिए रेज़िन/उत्पादन की स्थिति)
- हीट ट्रीटमेंट/लक्ष्य कठोरता विनिर्देश
- थ्रेड और वियर ज़ोन के लिए सतह फिनिश आवश्यकता
- मात्रा (एकल पीस या मल्टी-कैविटी सेट)
- निरीक्षण/दस्तावेज़ आवश्यकताएँ (एफएआई, रिपोर्ट प्रारूप, नमूनाकरण बनाम 100% निरीक्षण)
- लीड टाइम और पैकेजिंग आवश्यकताएँ
यदि यह एक प्रतिस्थापन भाग है, तो मिलान करने वाले इंटरफ़ेस आयाम (रोटेशन डेटम, ड्राइव सीट, लोकेटिंग शोल्डर) प्रदान करने से ड्रॉप-इन संगतता सुनिश्चित करने में मदद मिलती है।
अक्सर पूछे जाने वाले प्रश्न
थ्रेडेड भागों के लिए अनस्क्रूइंग कोर की आवश्यकता क्यों होती है?
कई थ्रेड डिज़ाइन थ्रेड को नुकसान पहुंचाए बिना सीधे कोर से स्ट्रिप नहीं किए जा सकते हैं। एक अनस्क्रूइंग कोर थ्रेडेड सुविधा को साफ-सुथरा डिमोल्ड करने के लिए घूमता है।
मोल्डेड भागों में क्रॉस-थ्रेडिंग या असंगत टॉर्क का कारण क्या बनता है?
सामान्य कारणों में थ्रेड प्रोफाइल विचलन, रोटेशन अक्ष के सापेक्ष रनआउट, खराब सतह फिनिश, घर्षण, या अनस्क्रूइंग मैकेनिज्म में मिसलिग्न्मेंट शामिल हैं।
क्या आप मल्टी-कैविटी मोल्ड्स के लिए मिलान किए गए थ्रेडेड कोर सेट की आपूर्ति कर सकते हैं?
हाँ। हम नियंत्रित कैविटी-टू-कैविटी स्थिरता के साथ मिलान किए गए सेटों का निर्माण कर सकते हैं और प्रमुख थ्रेड और डेटम सुविधाओं के लिए निरीक्षण डेटा प्रदान कर सकते हैं।
क्या आप ड्राइव-इंटरफ़ेस सुविधाओं (गियर सीट, कपलिंग सेक्शन, आदि) का समर्थन करते हैं?
हाँ। हम आपकी ड्राइंग के अनुसार निर्माण करते हैं, जिसमें अनस्क्रूइंग सिस्टम द्वारा आवश्यक ड्राइव और लोकेटिंग इंटरफ़ेस सुविधाएँ शामिल हैं।
क्या आप निरीक्षण रिपोर्ट और सामग्री प्रमाण पत्र प्रदान करते हैं?
हाँ। निरीक्षण रिपोर्ट और सामग्री/हीट ट्रीटमेंट प्रमाण पत्र अनुरोध पर उपलब्ध हैं।
इंजीनियरिंग
अपनी ड्राइंग भेजें और थ्रेड आवश्यकताओं, रोटेशन डेटम और ड्राइव-इंटरफ़ेस सुविधाओं को निर्दिष्ट करें। हमारे इंजीनियर निर्माण क्षमता की समीक्षा करेंगे और स्थिर अनस्क्रूइंग प्रदर्शन और थ्रेड स्थिरता सुनिश्चित करने के लिए एक उत्पादन योजना प्रदान करेंगे।
