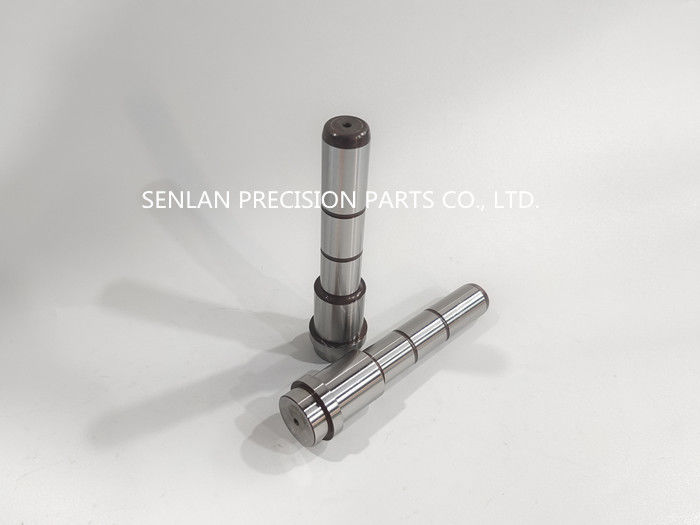

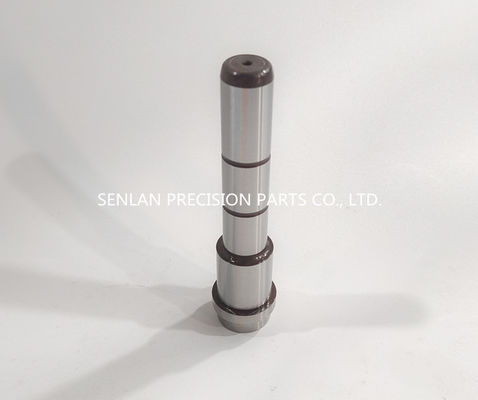

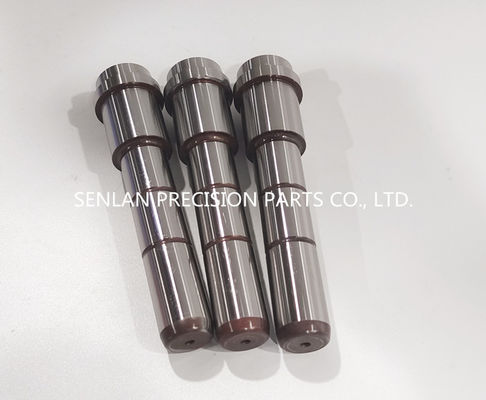

प्लास्टिक इंजेक्शन मोल्ड्स के लिए प्रिसिजन गाइड पोस्ट
उत्पाद अवलोकन
गाइड पोस्ट (लीडर पिन) संरेखण घटक हैं जो यह सुनिश्चित करते हैं कि इंजेक्शन मोल्ड के चलने वाले और स्थिर आधे हिस्से सटीकता से, सुचारू रूप से और बार-बार बंद हों। जब संरेखण स्थिर होता है, तो पार्टिंग लाइनें सुसंगत रहती हैं, कैविटी समान रूप से बंद होती हैं, और संवेदनशील मोल्ड घटक—जैसे कोर, कैविटी, स्लाइड, लिफ्टर और शट-ऑफ—प्रभाव और समय से पहले घिसाव से सुरक्षित रहते हैं।
हमारे प्लास्टिक इंजेक्शन मोल्ड्स के लिए प्रिसिजन गाइड पोस्ट गाइड बुशिंग के साथ विश्वसनीय फिट और दोहराने योग्य मोल्ड क्लोजिंग प्रदर्शन के लिए ग्राहक ड्राइंग के अनुसार निर्मित होते हैं। हम उन विशेषताओं पर ध्यान केंद्रित करते हैं जो संरेखण भागों के लिए सबसे अधिक मायने रखती हैं: सीधापन, व्यास सहनशीलता, सतह की कठोरता और कम-घर्षण फिनिश, मोल्ड बिल्डरों को स्थिर उत्पादन बनाए रखने और गलत संरेखण के कारण होने वाले रखरखाव को कम करने में मदद करते हैं।
उत्पाद विवरण
एक गाइड पोस्ट एक कठोर, प्रिसिजन-ग्राउंड बेलनाकार पिन है जो एक मोल्ड आधे (आमतौर पर चलने वाली तरफ) में स्थापित होता है जो विपरीत आधे में गाइड बुशिंग के साथ जुड़ता है। एक साथ वे प्रत्येक चक्र के दौरान सटीक संरेखण बनाए रखते हुए, मोल्ड को बंद करने और खोलने का मार्गदर्शन करते हैं।
इंजेक्शन मोल्ड में गाइड पोस्ट क्या करते हैं
- बंद/खोलने के दौरान मोल्ड संरेखण को नियंत्रित करें
- बेमेल को कम करें और कैविटी/कोर किनारों और शट-ऑफ की रक्षा करें
- उच्च-कैविटी मोल्ड्स और तंग-सहनशीलता वाले भागों के लिए दोहराव में सुधार करें
- स्लाइड, लिफ्टर और अन्य चलने वाले तंत्रों के स्थिर प्रदर्शन का समर्थन करें
सामान्य गाइड पोस्ट डिज़ाइन
- हेड/शोल्डर रिटेंशन के साथ मानक सीधे गाइड पोस्ट
- विशिष्ट माउंटिंग संरचनाओं के लिए स्टेपेड गाइड पोस्ट
- सुचारू जुड़ाव के लिए कस्टम लीड-इन टिप्स और रिलीफ फीचर्स
- बढ़ी हुई घिसाव प्रतिरोध के लिए सतह-उपचारित या लेपित पोस्ट (यदि निर्दिष्ट हो)
सामग्री और ताप उपचार संबंधी विचार
गाइड पोस्ट को आमतौर पर बुशिंग के साथ बार-बार स्लाइडिंग संपर्क का सामना करने के लिए एक कठोर घिसाव प्रतिरोधी सतह और एक स्थिर कोर की आवश्यकता होती है। मोल्ड की आवश्यकताओं के आधार पर, गाइड पोस्ट को बेयरिंग स्टील या टूल स्टील से घिसाव जीवन और संक्षारण प्रतिरोध को बेहतर बनाने के लिए ताप उपचार और वैकल्पिक सतह उपचार के साथ उत्पादित किया जा सकता है।
अनुप्रयोग
प्रिसिजन गाइड पोस्ट प्लास्टिक इंजेक्शन मोल्ड्स में उपयोग किए जाते हैं जहां दोहराने योग्य संरेखण महत्वपूर्ण है, जिसमें शामिल हैं:
- बहु-कैविटी मोल्ड्स जिन्हें सुसंगत पार्टिंग लाइन नियंत्रण की आवश्यकता होती है
- स्लाइड/लिफ्टर वाले मोल्ड जहां संरेखण तंत्र के जीवन को प्रभावित करता है
- तंग-सहनशीलता वाले मोल्ड जहां बेमेल या फ्लैश को कम किया जाना चाहिए
- उच्च-चक्र उत्पादन मोल्ड जिन्हें टिकाऊ मार्गदर्शन घटकों की आवश्यकता होती है
- घिसे हुए लीडर पिन के लिए मोल्ड नवीनीकरण और प्रतिस्थापन कार्यक्रम
प्रिसिजन और विनिर्माण क्षमताएं
गाइड पोस्ट कार्यात्मक स्लाइडिंग घटक हैं—चिकनी संचालन और लंबे सेवा जीवन के लिए प्रिसिजन और सतह की अखंडता आवश्यक है।
विनिर्माण प्रक्रियाएं
- माउंटिंग फीचर्स और शोल्डर के लिए प्रिसिजन सीएनसी मशीनिंग
- महत्वपूर्ण व्यास और सीधापन के लिए सेंटरलेस ग्राइंडिंग
- सतह की कठोरता और स्थिरता के लिए ताप उपचार समन्वय
- घर्षण और घिसाव को कम करने के लिए फाइन फिनिशिंग/पॉलिशिंग
- वैकल्पिक सतह उपचार/कोटिंग्स (परियोजना-निर्भर)
गाइड पोस्ट के लिए मुख्य गुणवत्ता नियंत्रण
- उचित फिट के लिए व्यास सहनशीलता
- नियंत्रण बुशिंग के साथबाध्यकारी और असमान घिसाव को रोकने के लिए
- सीधापन नियंत्रण
- कम घर्षण और सुसंगत स्लाइडिंग के लिए
- सतह फिनिश
प्रबंधन
- कठोरता सत्यापन (निर्दिष्ट आवश्यकता प्रति)
- दोहराने योग्य स्थापना के लिए लीड-इन ज्यामिति और शोल्डर आयाम
- निरीक्षण और प्रलेखन
आयामी निरीक्षण रिपोर्ट उपलब्ध (मुख्य आयाम)
अनुरोध पर सामग्री प्रमाण पत्र और ताप उपचार रिकॉर्ड
रखरखाव नियंत्रण के लिए आवश्यक होने पर अंकन/पता लगाने की क्षमता विकल्प
मोल्ड संरेखण और टूल जीवन के लिए ग्राहक मूल्य
अधिक स्थिर भाग गुणवत्ता
सटीक मार्गदर्शन बेमेल और फ्लैश जोखिम को कम करने में मदद करता है, जिससे लंबे उत्पादन रनों में दोहराव में सुधार होता है।
महंगे मोल्ड घटकों पर कम घिसाव
स्थिर संरेखण कैविटी किनारों, कोर टिप्स और शट-ऑफ की रक्षा करता है—चिपिंग, गैलिंग और अनियोजित रीवर्क को कम करता है।
सुचारू मोल्ड संचालन
उचित फिट और फिनिश घर्षण को कम करते हैं, जिससे मोल्ड सुचारू रूप से खुलते/बंद होते हैं और चक्र स्थिरता में सुधार होता है।
कम रखरखाव लागत और लंबे सेवा अंतराल
- कठोर, अच्छी तरह से तैयार किए गए गाइड पोस्ट लंबे समय तक चलते हैं और बुशिंग घिसाव को कम करते हैं, जिससे कुल रखरखाव का बोझ कम होता है।
- कोटेशन के लिए हमें क्या चाहिए
- प्रिसिजन गाइड पोस्ट का सटीक कोटेशन देने के लिए, कृपया प्रदान करें:
- ड्राइंग (2डी) और/या 3डी सीएडी (एसटीईपी/आईजीईएस)
- मात्रा और आवश्यक लीड टाइम
- गाइड पोस्ट मानक (यदि एचएएससीओ/डीएमई/आदि का पालन कर रहे हैं) या कस्टम आयाम
- महत्वपूर्ण आकार: व्यास, लंबाई, शोल्डर/हेड विवरण, लीड-इन ज्यामिति
- बुशिंग के साथ फिट आवश्यकता (यदि परिभाषित हो तो क्लीयरेंस/हस्तक्षेप विनिर्देश)
- सामग्री आवश्यकता (या सिफारिश के लिए परिचालन स्थितियां)
ताप उपचार/कठोरता आवश्यकता
सतह फिनिश या कोटिंग आवश्यकता (यदि निर्दिष्ट हो)
निरीक्षण/दस्तावेज़ आवश्यकताएं (रिपोर्ट प्रारूप, पता लगाने की क्षमता)
यदि मौजूदा गाइड पोस्ट को बदल रहे हैं, तो बुशिंग आईडी और मोल्ड प्लेट इंटरफ़ेस विवरण साझा करने से सही फिट की पुष्टि करने में मदद मिलती है।
अक्सर पूछे जाने वाले प्रश्न
गाइड पोस्ट और गाइड बुशिंग के बीच क्या अंतर है?
गाइड पोस्ट (लीडर पिन) कठोर पिन है; गाइड बुशिंग विपरीत मोल्ड आधे में स्थापित युग्मन स्लीव है। एक साथ वे मोल्ड को बंद करने और खोलने के दौरान संरेखण का मार्गदर्शन करते हैं।
गाइड पोस्ट क्यों घिसते हैं या संरेखण समस्याएं पैदा करते हैं?
सामान्य कारणों में गलत फिट क्लीयरेंस, खराब सतह फिनिश, अपर्याप्त कठोरता, संदूषण/चिकनाई की कमी, या क्षतिग्रस्त प्लेटों के कारण गलत संरेखण शामिल हैं। सही सामग्री चयन और प्रिसिजन ग्राइंडिंग इन जोखिमों को कम करते हैं।
क्या आप हमारे मोल्ड बेस से मेल खाने के लिए कस्टम गाइड पोस्ट का निर्माण कर सकते हैं?
हाँ। हम ग्राहक ड्राइंग के अनुसार गाइड पोस्ट का निर्माण करते हैं और प्रदान किए जाने पर मानक प्रणालियों का पालन कर सकते हैं।क्या आप कठोरता और निरीक्षण प्रलेखन प्रदान करते हैं?हाँ। निरीक्षण रिपोर्ट और ताप उपचार रिकॉर्ड अनुरोध पर उपलब्ध हैं।हमें अपनी ड्राइंग/सीएडी फाइलें
