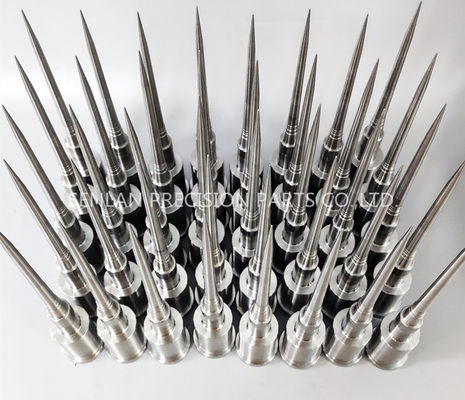

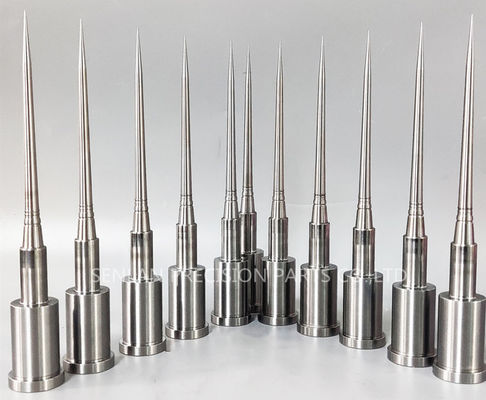

स्टैवैक्स स्टील कोर पिन

मेडिकल नीडल इंजेक्शन मोल्डिंग के लिए प्रिसिजन ईडीएम मोल्ड कंपोनेंट्स

उत्पाद अवलोकन

हमारे स्टैवैक्स स्टील कोर पिन विशेष रूप से मेडिकल नीडल, माइक्रो-ट्यूब और कॉस्मेटिक एप्लीकेटर इंजेक्शन मोल्ड्स के लिए डिज़ाइन किए गए प्रिसिजन मोल्ड कंपोनेंट्स हैं।

निर्मित स्टैवैक्स ईएसआर स्टेनलेस मोल्ड स्टील से, इन कोर पिनों को उच्च-प्रिसिजन ईडीएम और सीएनसी मशीनिंग का उपयोग करके संसाधित किया जाता है ताकि प्राप्त किया जा सके:

• माइक्रो-स्केल आंतरिक ज्यामिति

• तेज संक्रमण

• गहरी कैविटी विशेषताएं

• तंग आयामी नियंत्रण

सभी पुर्जे ग्राहक के ड्राइंग (बिल्ट-टू-प्रिंट / ओईएम निर्माण) के अनुसार सख्ती से उत्पादित किए जाते हैं।

इन कंपोनेंट्स का व्यापक रूप से उच्च-प्रिसिजन मेडिकल इंजेक्शन मोल्ड्स में उपयोग किया जाता है जहां संक्षारण प्रतिरोध, आयामी स्थिरता और माइक्रो-फीचर सटीकता महत्वपूर्ण होती है।

सामग्री - स्टैवैक्स ईएसआर स्टेनलेस मोल्ड स्टील

स्टैवैक्स ईएसआर एक प्रीमियम स्टेनलेस मोल्ड स्टील है जो इसके लिए जाना जाता है:

• उत्कृष्ट संक्षारण प्रतिरोध

• उच्च पॉलिशेबिलिटी

• अच्छा घिसाव प्रतिरोध

• हीट ट्रीटमेंट के बाद स्थिर कठोरता

• ईएसआर रीमेल्टिंग के कारण स्वच्छ माइक्रोस्ट्रक्चर

यह विशेष रूप से इसके लिए उपयुक्त है:

• मेडिकल इंजेक्शन मोल्ड्स

• कॉस्मेटिक पैकेजिंग मोल्ड्स

• उच्च-आर्द्रता मोल्डिंग वातावरण

• पारदर्शी या उच्च-दिखने वाले प्लास्टिक पार्ट्स

विशिष्ट अनुप्रयोग

हमारे स्टैवैक्स ईडीएम कोर पिन का उपयोग इसमें किया जाता है:

• मेडिकल नीडल मोल्ड्स

• माइक्रो कैनुला मोल्ड्स

• सिरिंज कंपोनेंट मोल्ड्स

• कॉस्मेटिक नीडल एप्लीकेटर मोल्ड्स

• माइक्रो ट्यूब इंजेक्शन मोल्ड्स

• उच्च-कैविटी प्रिसिजन मेडिकल टूलिंग

इन अनुप्रयोगों के लिए अत्यंत महीन आंतरिक विशेषताओं और स्थिर ज्यामितीय नियंत्रण की आवश्यकता होती है।

इंजीनियरिंग और प्रसंस्करण फोकस

मेडिकल नीडल मोल्ड कंपोनेंट्स के लिए तीन प्रमुख क्षेत्रों में सख्त नियंत्रण की आवश्यकता होती है:

1) माइक्रो ज्यामिति और ईडीएम मशीनिंग

ईडीएम (इलेक्ट्रिकल डिस्चार्ज मशीनिंग) का उपयोग इसके लिए किया जाता है:

• माइक्रो आंतरिक कैविटी

• तेज कोने

• पतली दीवार की विशेषताएं

• गहरे संकीर्ण प्रोफाइल

• उच्च पहलू अनुपात संरचनाएं

ईडीएम सटीकता प्रदान करता है जहां पारंपरिक कटिंग टूल्स आवश्यक ज्यामिति प्राप्त नहीं कर सकते हैं।

2) आयामी और ज्यामितीय सटीकता

नियंत्रित प्रमुख पैरामीटर में शामिल हैं:

• समरूपता

• सीधापन

• व्यास सटीकता

• टिप ज्यामिति सटीकता

सहनशीलता क्षमता:

±0.002 मिमी तक (ज्यामिति पर निर्भर)

लंबे और पतले कोर पिनों को विरूपण को रोकने के लिए नियंत्रित ग्राइंडिंग और स्ट्रेस-रिलीफ तकनीकों के साथ संसाधित किया जाता है।

3) सतह अखंडता और फिनिश

सतह फिनिशिंग विकल्प:

• नियंत्रित ईडीएम फिनिश

• द्वितीयक फाइन ग्राइंडिंग

• वैकल्पिक पॉलिशिंग

सतह अखंडता इसके लिए महत्वपूर्ण है:

• चिकना डिमोल्डिंग

• सामग्री चिपकाने में कमी

• स्थिर प्लास्टिक प्रवाह

• स्वच्छ मेडिकल-ग्रेड मोल्डिंग स्थितियां

विनिर्माण क्षमता

उपकरणों में शामिल हैं:

• उच्च-प्रिसिजन सीएनसी टर्निंग सेंटर

• सीएनसी मिलिंग मशीनें

• सिंकर ईडीएम मशीनें

• वायर ईडीएम सिस्टम

• प्रिसिजन ओडी ग्राइंडिंग मशीनें

• सीएमएम निरीक्षण प्रणाली

प्रसंस्करण वर्कफ़्लो:

1. सामग्री सत्यापन

2. सीएनसी रफ मशीनिंग

3. ईडीएम फाइन प्रोफाइल मशीनिंग

4. प्रिसिजन ग्राइंडिंग

5. अंतिम आयामी निरीक्षण

सभी प्रक्रियाओं को इन-हाउस नियंत्रित किया जाता है।

गुणवत्ता नियंत्रण

निरीक्षण उपकरण:

• सीएमएम (कोऑर्डिनेट मेजरिंग मशीन)

• कठोरता परीक्षक

• समरूपता माप प्रणाली

• सतह खुरदरापन परीक्षक

गुणवत्ता प्रक्रियाएं:

• आने वाली सामग्री की पता लगाने की क्षमता

• इन-प्रोसेस ईडीएम आयामी सत्यापन

• अंतिम ज्यामितीय निरीक्षण

• माप रिपोर्ट अनुरोध पर उपलब्ध हैं

ओईएम / बिल्ट-टू-प्रिंट निर्माण

हम समर्थन करते हैं:

• 2डी / 3डी ड्राइंग से निर्माण

• नमूनों से रिवर्स इंजीनियरिंग

• प्रोटोटाइप उत्पादन

• छोटे बैच और बड़े पैमाने पर उत्पादन

• रिप्लेसमेंट मोल्ड कोर पिन

एमओक्यू: 1 पीस
लीड टाइम: 7-20 दिन जटिलता पर निर्भर करता है
ड्राइंग प्रारूप: पीडीएफ, डीीडब्ल्यूजी, डीएक्सएफ, आईजीएस, स्टेप

संबंधित उत्पाद

हम यह भी निर्माण करते हैं:

• मेडिकल मोल्ड कैविटी इंसर्ट

• स्टेनलेस स्टील मोल्ड स्लीव्स

• माइक्रो कोर पिन

• मल्टी-कैविटी मेडिकल मोल्ड कंपोनेंट्स

• संक्षारण प्रतिरोधी मोल्ड स्पेयर पार्ट्स

• प्रिसिजन ईडीएम मोल्ड इंसर्ट

सभी पुर्जे ग्राहक की आवश्यकताओं के अनुसार कस्टम निर्मित होते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: मेडिकल नीडल कोर पिन के लिए ईडीएम क्यों आवश्यक है?
ईडीएम माइक्रो फीचर्स, तेज किनारों और गहरे संकीर्ण कैविटी की सटीक मशीनिंग को सक्षम बनाता है जिन्हें पारंपरिक कटिंग विधियों द्वारा मज़बूती से उत्पादित नहीं किया जा सकता है।

प्रश्न 2: क्या स्टैवैक्स मेडिकल इंजेक्शन मोल्ड्स के लिए उपयुक्त है?
हाँ। स्टैवैक्स ईएसआर मेडिकल और कॉस्मेटिक मोल्डिंग वातावरण के लिए उत्कृष्ट संक्षारण प्रतिरोध और आयामी स्थिरता प्रदान करता है।

प्रश्न 3: क्या आप लंबे पतले पिनों के लिए सीधापन नियंत्रित कर सकते हैं?
हाँ। ज्यामितीय स्थिरता बनाए रखने के लिए प्रिसिजन ग्राइंडिंग और स्ट्रेस-कंट्रोल प्रक्रियाओं का उपयोग किया जाता है।

प्रश्न 4: क्या आप प्रोटोटाइप ऑर्डर का समर्थन करते हैं?
हाँ। प्रोटोटाइप, कम-मात्रा और बड़े पैमाने पर उत्पादन सभी समर्थित हैं।

तकनीकी कोटेशन का अनुरोध करें

कृपया प्रदान करें:

• 2डी / 3डी ड्राइंग

• सामग्री की आवश्यकता

• सहनशीलता विनिर्देश

• सतह फिनिश आवश्यकता

• मात्रा

हमारी इंजीनियरिंग टीम आपकी परियोजना की समीक्षा करेगी और 24 घंटे के भीतर एक विस्तृत तकनीकी कोटेशन प्रदान करेगी।
