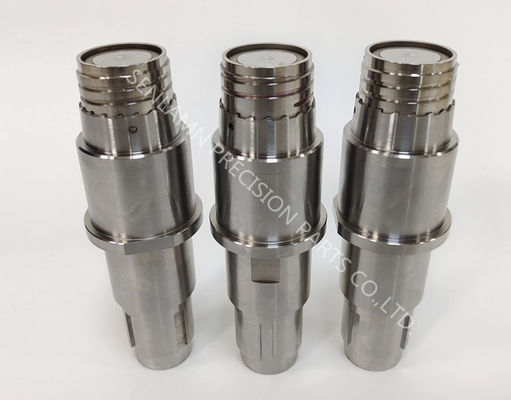

बोतल कैप इंजेक्शन मोल्ड्स के लिए S136 थ्रेडेड कोर इंसर्ट
बोतल कैप उत्पादन में थ्रेड सटीकता सबसे महत्वपूर्ण गुणवत्ता कारकों में से एक है। थ्रेड प्रोफाइल, पिच, या समरूपता में मामूली भिन्नता भी क्रॉस-थ्रेडिंग, रिसाव, असंगत टॉर्क, या स्वचालित कैपिंग लाइनों पर असेंबली विफलता का कारण बन सकती है। हमारे S136 थ्रेडेड कोर इंसर्ट बोतल कैप इंजेक्शन मोल्ड्स के लिए निर्मित सटीक मोल्ड घटक हैं, जिन्हें स्थिर थ्रेड बनाने, सुसंगत कैविटी-टू-कैविटी प्रदर्शन और विश्वसनीय लंबी अवधि की स्थायित्व प्रदान करने के लिए डिज़ाइन किया गया है।मल्टी-कैविटी कैप मोल्ड्स जिन्हें सुसंगत आंतरिक थ्रेड गुणवत्ता की आवश्यकता होती हैसंक्षारण प्रतिरोध, सतह स्थिरता और अच्छी पॉलिशेबिलिटी
के कारण है - आर्द्र वातावरण में चलने वाले, बार-बार सफाई वाले, या लंबे उत्पादन चक्र वाले मोल्ड्स के लिए मूल्यवान। हम थ्रेड ज्यामिति, डेटा, रनआउट और फिट इंटरफेस के सख्त नियंत्रण के साथ ग्राहक ड्राइंग के अनुसार थ्रेडेड कोर का निर्माण करते हैं, जो नए मोल्ड निर्माण और प्रतिस्थापन स्पेयर सेट दोनों का समर्थन करते हैं।उत्पाद विवरणएक
थ्रेडेड कोर इंसर्ट
वह बनाने वाला कोर घटक है जो बोतल कैप के अंदर आंतरिक थ्रेड (या थ्रेडेड जुड़ाव सुविधाएँ) बनाता है। कैप डिज़ाइन और मोल्ड आर्किटेक्चर के आधार पर, थ्रेडेड कोर का उपयोग अनस्क्रूइंग सिस्टम, कोलैप्सिबल मैकेनिज्म, या अन्य डीमोल्डिंग दृष्टिकोणों के साथ किया जा सकता है। इजेक्शन विधि की परवाह किए बिना, थ्रेडेड कोर को दोहराने योग्य कैप प्रदर्शन सुनिश्चित करने के लिए सटीक ज्यामिति और सतह फिनिश बनाए रखना चाहिए।थ्रेडेड कोर आमतौर पर क्या नियंत्रित करता हैआंतरिक
थ्रेड प्रोफाइल, पिच और लीड-इन ज्यामिति
- चिकनी असेंबली और स्थिर टॉर्क के लिए थ्रेड-टू-एक्सिस संरेखणकार्यात्मक सीलिंग-संबंधित आंतरिक सुविधाएँ (डिजाइन-निर्भर)
- कोर प्लेट में दोहराने योग्य स्थापना के लिए लोकेटिंग और रिटेंशन डेटा
- मुख्य डिजाइन और विनिर्माण प्राथमिकताएं
- नियंत्रित क्रेस्ट/रूट परिभाषा के साथ सटीक थ्रेड फॉर्म
मल्टी-कैविटी सेट में सुसंगत थ्रेड ज्यामिति
- थ्रेड और लोकेटिंग डेटा के बीच नियंत्रित समरूपता/रनआउट
- चिपकने, घिसाव और थ्रेड क्षति को कम करने के लिए अनुकूलित सतह फिनिश
- विनिमेयता और तेज रखरखाव का समर्थन करने के लिए स्थिर फिट सतहें
- S136 को आमतौर पर क्यों चुना जाता है
- S136 कैप मोल्ड्स में थ्रेडेड कोर के लिए प्रदर्शन लाभ प्रदान करता है:
संक्षारण और सतह ऑक्सीकरण के प्रति बेहतर प्रतिरोध जो रिलीज और थ्रेड की गुणवत्ता को प्रभावित कर सकता है
लंबे चक्रों में स्थिर सतह की स्थिति, रखरखाव में रुकावट को कम करना
- चिकनी थ्रेड सतहों और सुसंगत डीमोल्डिंग के लिए अच्छी फिनिशिंग क्षमता
- अनुप्रयोग
- S136 थ्रेडेड कोर इंसर्ट
बोतल कैप इंजेक्शन मोल्ड्स
में उपयोग किए जाते हैं, जिनमें शामिल हैं:मल्टी-कैविटी कैप मोल्ड्स जिन्हें सुसंगत आंतरिक थ्रेड गुणवत्ता की आवश्यकता होती हैउच्च-मात्रा उत्पादन मोल्ड्स जहां थ्रेड भिन्नता उपज और कैपिंग लाइन स्थिरता को प्रभावित करती है
- निवारक रखरखाव और त्वरित प्रतिस्थापन के लिए स्पेयर कोर कार्यक्रम
- लंबी अवधि की विश्वसनीयता के लिए स्टेनलेस कोर का उपयोग करके नए कैप मोल्ड निर्माण
- सटीकता और विनिर्माण क्षमताएं
- थ्रेडेड कोर इंसर्ट के लिए उच्च ज्यामितीय सटीकता और मजबूत सेट-टू-सेट स्थिरता दोनों की आवश्यकता होती है - विशेष रूप से उच्च-कैविटी मोल्ड्स में।
विनिर्माण प्रक्रियाएं
लोकेटिंग और इंटरफ़ेस ज्यामिति के लिए सटीक सीएनसी टर्निंग
निर्दिष्ट प्रोफाइल और सहनशीलता के लिए थ्रेड मशीनिंग
- महत्वपूर्ण फिट और डेटा सतहों के लिए ग्राइंडिंग (आवश्यकतानुसार)
- विशेष विवरण के लिए ईडीएम / वायर ईडीएम (परियोजना-निर्भर)
- लक्षित कठोरता और स्थिरता के लिए हीट ट्रीटमेंट समन्वय
- थ्रेड सतहों और कार्यात्मक क्षेत्रों के लिए फाइन फिनिशिंग/पॉलिशिंग
- मल्टी-कैविटी ऑर्डर के लिए सेट मिलान और स्थिरता नियंत्रण
- थ्रेडेड कोर के लिए मुख्य गुणवत्ता नियंत्रण
- ड्राइंग आवश्यकताओं के अनुसार थ्रेड पिच/प्रोफाइल सुविधाओं का सत्यापन
थ्रेड्स और लोकेटिंग डेटा के बीच समरूपता/रनआउट नियंत्रण
- ड्रॉप-इन असेंबली और विनिमेयता के लिए फिट सहनशीलता नियंत्रण
- गैलिंग को कम करने और रिलीज व्यवहार में सुधार के लिए सतह फिनिश प्रबंधन
- मल्टी-पीस सेट में स्थिरता जांच (नमूनाकरण या 100% निरीक्षण विकल्प)
- निरीक्षण और प्रलेखन
- आयामी निरीक्षण रिपोर्ट उपलब्ध (मुख्य आयाम या पूर्ण रिपोर्ट)
अनुरोध पर सामग्री प्रमाण पत्र और हीट ट्रीटमेंट रिकॉर्ड
- मल्टी-कैविटी सेट प्रबंधन के लिए सीरियल मार्किंग/ट्रेसिबिलिटी विकल्प
- यह बोतल कैप थ्रेड गुणवत्ता के लिए क्यों मायने रखता है
- कम कैपिंग समस्याएं और उच्च लाइन स्थिरता
सटीक थ्रेड ज्यामिति स्वचालित लाइनों पर सुसंगत टॉर्क और चिकनी कैपिंग का समर्थन करती है, जिससे अस्वीकृति और डाउनटाइम कम होता है।
मल्टी-कैविटी उत्पादन में उच्च उपज
मिलान किए गए थ्रेडेड कोर सेट कैविटी-टू-कैविटी भिन्नता को कम करते हैं और समग्र उत्पादन स्थिरता में सुधार करते हैं।
कम घिसाव-संबंधित थ्रेड गिरावट
सामग्री चयन, हीट ट्रीटमेंट और सतह फिनिश नियंत्रण लंबे चक्रों में थ्रेड अखंडता बनाए रखने में मदद करते हैं।
विनिमेय स्पेयर कोर के साथ तेज रखरखाव
प्रतिस्थापन योग्य थ्रेडेड कोर पूरे मोल्ड स्टैक को फिर से काम किए बिना त्वरित प्रतिस्थापन को सक्षम करते हैं, डाउनटाइम कम करते हैं और उत्पादन कार्यक्रम की रक्षा करते हैं।
कोटेशन के लिए हमें क्या चाहिए
S136 थ्रेडेड कोर इंसर्ट का सटीक कोटेशन देने के लिए, कृपया प्रदान करें:
3डी सीएडी (STEP/IGES) और 2डी ड्राइंग (PDF/DWG)
मात्रा (एकल टुकड़े या मल्टी-कैविटी सेट)
- सामग्री की पुष्टि करें:
- S136
- (या स्वीकृत समकक्ष)हीट ट्रीटमेंट / लक्षित कठोरता आवश्यकताथ्रेड विनिर्देश विवरण (प्रोफाइल, पिच, सहनशीलता, लीड-इन आवश्यकताएं)
- महत्वपूर्ण सहनशीलता (रनआउट/समरूपता, डेटा, फिट सतहें)
- थ्रेड और सीलिंग-संबंधित क्षेत्रों के लिए सतह फिनिश आवश्यकता
- मोल्ड इंटरफ़ेस विवरण (लोकेटिंग व्यास/कंधे, रिटेंशन विधि)
- निरीक्षण/दस्तावेज़ आवश्यकताएं (FAI, रिपोर्ट प्रारूप, नमूनाकरण बनाम 100% निरीक्षण)
- लीड टाइम और पैकेजिंग आवश्यकताएं
- यदि मौजूदा थ्रेडेड कोर को बदल रहे हैं, तो मेटिंग कोर प्लेट इंटरफ़ेस आयाम प्रदान करने से ड्रॉप-इन संगतता सुनिश्चित करने में मदद मिलती है।
- अक्सर पूछे जाने वाले प्रश्न
कैप मोल्ड्स में थ्रेडेड कोर सटीकता इतनी महत्वपूर्ण क्यों है?
क्योंकि थ्रेड भिन्नता असेंबली टॉर्क, सीलिंग विश्वसनीयता और स्वचालित कैपिंग लाइन प्रदर्शन को प्रभावित करती है। छोटे विचलन क्रॉस-थ्रेडिंग या रिसाव का कारण बन सकते हैं।
क्या आप मिलान की गई स्थिरता के साथ मल्टी-कैविटी थ्रेडेड कोर सेट का निर्माण कर सकते हैं?
हाँ। हम नियंत्रित भिन्नता के साथ मिलान किए गए सेट का निर्माण कर सकते हैं और प्रमुख थ्रेड और डेटा सुविधाओं के लिए निरीक्षण डेटा प्रदान कर सकते हैं।
आप थ्रेडेड कोर पर रनआउट समस्याओं को कैसे रोकते हैं?
मशीनिंग के दौरान डेटा संदर्भों को नियंत्रित करके, सह-अक्षीय सुविधाओं का प्रबंधन करके, और निरीक्षण के दौरान निर्दिष्ट सहनशीलता के मुकाबले समरूपता/रनआउट को सत्यापित करके।
क्या आप थ्रेड सतहों के लिए पॉलिशिंग प्रदान करते हैं?
हाँ। रिलीज व्यवहार और सतह स्थिरता में सुधार के लिए आपकी आवश्यकताओं के अनुसार फिनिशिंग और पॉलिशिंग लागू की जा सकती है।
क्या आप सामग्री प्रमाण पत्र और निरीक्षण रिपोर्ट प्रदान करते हैं?
हाँ। सामग्री प्रमाण पत्र, हीट ट्रीटमेंट रिकॉर्ड और निरीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं।
के लिए एक विश्वसनीय आपूर्तिकर्ता की आवश्यकता है
बोतल कैप इंजेक्शन मोल्ड्स के लिए S136 थ्रेडेड कोर इंसर्ट
?हमें अपना STEP/2D ड्राइंग, थ्रेड विनिर्देश, मात्रा, सहनशीलता और फिनिश आवश्यकताएं, लक्षित कठोरता, और लीड टाइम
भेजें। हम स्पष्ट कोटेशन और गुणवत्ता प्रलेखन विकल्पों के साथ शीघ्रता से प्रतिक्रिया देंगे।
