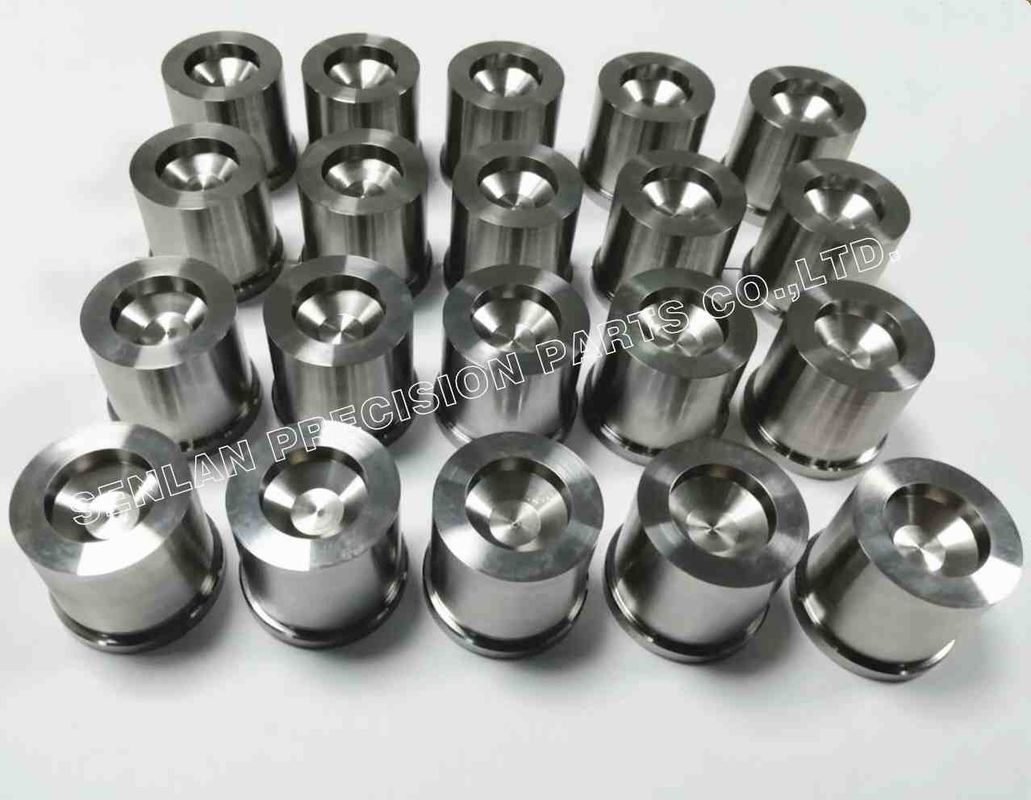

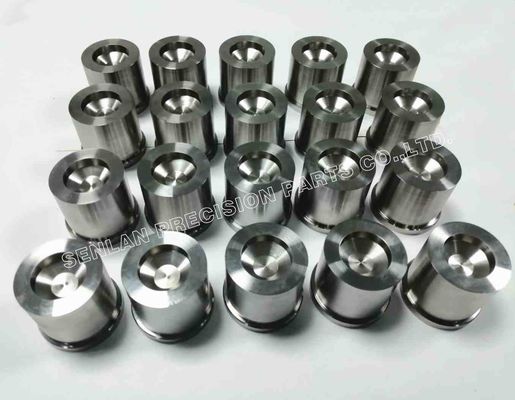

सीएनसी-मशीन किए गए मोल्ड पार्ट्स के लिए कस्टम कोर इन्सर्ट
कोर इन्सर्ट्स सटीक मोल्ड घटक हैं जो इंजेक्शन-मोल्ड किए गए भागों की महत्वपूर्ण आंतरिक विशेषताएं बनाते हैं।एक पूर्ण प्लेट में सीधे कोर ज्यामिति मशीनिंग के बजाय कोर आवेषण का उपयोग कर में सुधार होता हैपरिचालन क्षमता, सटीकता नियंत्रण और रखरखाव दक्षताविशेष रूप से मोल्ड के लिए जो उच्च चक्र चलाते हैं या अक्सर नवीनीकरण की आवश्यकता होती है।
हमारेकस्टम कोर सम्मिलनहमारे सटीक मोल्ड घटकों विनिर्माण सेवा के हिस्से के रूप में ग्राहक के चित्रों के लिए सीएनसी-मशीन हैं। हम एकल टुकड़े और बहु टुकड़ा सेट में दोहराए जाने योग्य गुणवत्ता पर ध्यान केंद्रित करते हैं,के लिए नियंत्रित मशीनिंग प्रक्रियाओं के साथडेटम, फिट, समकक्षता/रूनआउट, सतह खत्म और विनिमेयताचाहे नए मोल्ड के लिए हो या प्रतिस्थापन उपकरण के लिए, हमारे कोर सम्मिलन स्थिर असेंबली और सुसंगत मोल्डिंग प्रदर्शन का समर्थन करने के लिए बनाए गए हैं।
उत्पाद का वर्णन
एकोर इन्सर्ट (मोल्ड कोर)एक प्रतिस्थापन योग्य ढालना घटक आमतौर पर एक इंजेक्शन मोल्ड के चलती आधे भाग पर स्थापित किया जाता है। यह आंतरिक ज्यामिति जैसे छेद, आंतरिक व्यास, बैठने की सतहों, चैनलों,और कार्यात्मक इंटरफेस की विशेषताएं जो अक्सर यह निर्धारित करती हैं कि क्या ढाला गया भाग सही ढंग से इकट्ठा होता है और विश्वसनीयता से काम करता है.
विशिष्ट विशेषताएं
- सिलेंडर या स्टेप ज्यामिति के साथ नियंत्रित स्थान डेटा
- कार्यात्मक आकार देने वाले क्षेत्रों के लिए एक ठीक सतह खत्म की आवश्यकता होती है
- तंग फिट की स्थापना की विशेषताएं (बांह, पता लगाने के व्यास, प्रतिधारण विवरण)
- डाउनटाइम को कम करने और मोल्ड जीवन को बढ़ाने के लिए विनिमेय डिजाइन
सामान्य डिजाइन तत्व
- दोहराने योग्य स्थापना के लिए व्यास/बांह का पता लगाना
- टिप प्रोफाइल या आंतरिक ज्यामिति सुविधाओं का निर्माण
- मोल्ड डिजाइन द्वारा निर्दिष्ट राहत/वेंट से संबंधित विशेषताएं
- वैकल्पिक घुमावदार वर्गों या विधानसभा इंटरफेस (यदि आवश्यक हो)
सामग्री, ताप उपचार और परिष्करण
कोर सम्मिलन सामग्री का चयन पहनने, संक्षारण जोखिम, आवश्यक पॉलिश करने की क्षमता और अपेक्षित सेवा जीवन के आधार पर किया जाता है। विशिष्ट विकल्पों में स्टेनलेस मोल्ड स्टील्स और टूल स्टील्स शामिल हैं।गर्मी उपचार और वैकल्पिक सतह उपचार/कोटिंग आपके विनिर्देश के अनुसार कठोरता में सुधार के लिए लागू किया जा सकता है, पहनने के प्रतिरोध, और सतह स्थिरता।
आवेदन
कस्टम कोर सम्मिलन में उपयोग किया जाता हैप्लास्टिक के इंजेक्शन मोल्डके लिएः
- नए मोल्ड निर्माण के लिए आवेषण आधारित कोर निर्माण की आवश्यकता होती है
- रखरखाव और नवीनीकरण के लिए प्रतिस्थापन कोर
- कई गुहाओं वाले मोल्ड को लगातार कोर-टू-कोर मिलान की आवश्यकता होती है
- कठोर सहिष्णुता आवश्यकताओं के साथ मोल्ड जहां दोहराव आवश्यक है
- उपकरण कार्यक्रम जो डाउनटाइम को कम करने के लिए विनिमेय स्पेयर सम्मिलन पर निर्भर करते हैं
(अंतिम उत्पाद ग्राहक के डिजाइन के अनुसार भिन्न होते हैं; हम आपके चित्र और मोल्ड वास्तुकला के अनुसार निर्माण करते हैं।)
परिशुद्धता और विनिर्माण क्षमता
कोर सम्मिलन अक्सर परिष्करण-महत्वपूर्ण ढालने वाले क्षेत्रों के साथ तंग फिट को जोड़ती है। हम मोल्डिंग स्थिरता और असेंबली दोहराव को प्रभावित करने वाले मापदंडों को नियंत्रित करते हैं।
विनिर्माण प्रक्रियाएँ
- परिशुद्धता सीएनसी मोड़ और पीसने
- महत्वपूर्ण फिट, डेटम और सील भूमि के लिए पीसने (आवश्यकता के अनुसार)
- विशेष ज्यामिति के लिए ईडीएम/वायर ईडीएम (परियोजना-निर्भर)
- लक्ष्य कठोरता और आयामी स्थिरता के लिए गर्मी उपचार समन्वय
- सतहों को बनाने के लिए पॉलिशिंग/फाइन फिनिशिंग
- बहु-टुकड़ा आदेशों के लिए सेट मिलान और स्थिरता नियंत्रण
मुख्य गुणवत्ता नियंत्रण
- दोहराने योग्य स्थापना सुनिश्चित करने के लिए डेटम आधारित मशीनिंग
- हाथ से लगाव को कम करने के लिए फिट सहिष्णुता नियंत्रण (व्यास/बांहों का स्थान)
- समाक्षीय या चरणबद्ध डिजाइनों के लिए एकाग्रता/प्रवाह नियंत्रण
- स्थिर रिलीज़ और कम पहनने के लिए सतह खत्म प्रबंधन
- सभी सेटों में एकरूपता नियंत्रण (नमूना लेने या 100% निरीक्षण के विकल्प)
निरीक्षण और प्रलेखन
- आयामी निरीक्षण रिपोर्ट उपलब्ध (मुख्य विशेषताएं या पूर्ण रिपोर्ट)
- अनुरोध पर सामग्री प्रमाण पत्र और ताप उपचार रिकॉर्ड
- सेट प्रबंधन के लिए मार्किंग/ट्रेस करने के विकल्प
आवेषण आधारित मोल्ड विश्वसनीयता के लिए ग्राहक मूल्य
तेजी से रखरखाव और कम डाउनटाइम
प्रतिस्थापन योग्य कोर आवेषण पूरे मोल्ड ब्लॉक या प्लेट को फिर से काम किए बिना लक्षित प्रतिस्थापन की अनुमति देते हैं।
स्थिर मोल्डिंग प्रदर्शन
सटीक दिनांक और नियंत्रित फिट दोहराव में सुधार करते हैं और असेंबली अंतरों के कारण होने वाले भिन्नता को कम करते हैं।
मोल्ड का लंबा जीवनकाल
अनुकूलित सामग्री और सतह उपचार पहनने के प्रतिरोध में सुधार करते हैं, लंबे उत्पादन रनों के दौरान महत्वपूर्ण गठन क्षेत्रों की रक्षा करते हैं।
स्पेयर पार्ट्स कार्यक्रमों के लिए बेहतर विनिमेयता
मिलान किए गए सम्मिलन और सुसंगत विनिर्माण त्वरित स्वैप-इन प्रतिस्थापन और अनुमानित रखरखाव कार्यक्रमों का समर्थन करते हैं।
उद्धरण के लिए हमें क्या चाहिए
कस्टम कोर सम्मिलन को सटीक रूप से उद्धृत करने के लिए, कृपया प्रदान करेंः
- 3डी सीएडी (स्टेप/आईजीईएस) और 2डी ड्राइंग (पीडीएफ/डीडब्ल्यूजी)
- मात्रा (एकल टुकड़े या बहु-टुकड़ा सेट)
- सामग्री की आवश्यकता (या सिफारिश के लिए परिचालन की शर्तें)
- गर्मी उपचार/लक्षित कठोरता विनिर्देश
- आकार देने वाले क्षेत्रों के लिए सतह परिष्करण की आवश्यकता (Ra / पॉलिश स्तर)
- महत्वपूर्ण सहिष्णुता (तारीखें, फिट, रनआउट/कंसंट्रिसिटी, यदि लागू हो तो सीलिंग जोन)
- मोल्ड इंटरफेस का विवरण (व्यापकता/कंधे का स्थान, प्रतिधारण विधि, संभोग प्लेट के आयाम)
- निरीक्षण/दस्तावेजों की आवश्यकता (एफएआई, रिपोर्ट प्रारूप, नमूनाकरण बनाम 100% निरीक्षण)
- नेतृत्व समय और पैकेजिंग आवश्यकताएं
यदि यह प्रतिस्थापन कोर सम्मिलन है, तो संभोग इंटरफ़ेस आयामों को साझा करने से ड्रॉप-इन संगतता सुनिश्चित करने में मदद मिलती है।
अक्सर पूछे जाने वाले प्रश्न
क्या आप कस्टमर्स के चित्रों के अनुसार कोर इंसेट्स का निर्माण करते हैं?
हाँ. हम आपके चित्रों, जीडी एंड टी, और डेटा संदर्भों के अनुसार उत्पादन करते हैं. यदि सहिष्णुता निर्दिष्ट नहीं है, तो हम अनुमोदन के लिए एक व्यावहारिक सहिष्णुता योजना का प्रस्ताव कर सकते हैं.
एक कोर इंजेक्शन की सबसे महत्वपूर्ण विशेषताएं क्या हैं?
आमतौर पर, ज्यामिति का निर्माण, डेटा का पता लगाना और समाक्षीय विशेषताएं (रूनआउट/कंसेंट्रिसिटी) असेंबली फिट और मोल्ड किए गए भाग की स्थिरता को प्रभावित करती हैं।
क्या आप बहु-गुहा मोल्ड के लिए मिलान सेट की आपूर्ति कर सकते हैं?
हाँ. हम नियंत्रित भिन्नता के साथ मिलान सेट का निर्माण कर सकते हैं और प्रमुख आयामों के लिए निरीक्षण डेटा प्रदान कर सकते हैं.
क्या आप सतहों को चमकाने और खत्म करने का काम करते हैं?
हाँ, आपकी आवश्यकताओं के अनुसार पॉलिशिंग और फाइन फिनिशिंग लागू की जा सकती है।
क्या आप निरीक्षण रिपोर्ट और सामग्री प्रमाण पत्र प्रदान करते हैं?
हां. निरीक्षण रिपोर्ट, सामग्री प्रमाण पत्र और ताप उपचार रिकॉर्ड अनुरोध पर उपलब्ध हैं।
के लिए एक विश्वसनीय आपूर्तिकर्ता की जरूरत हैकस्टम कोर आवेषण और सीएनसी-मशीन मोल्ड भागों?
हमें अपनाSTEP/2D चित्र, मात्रा, सहिष्णुता और परिष्करण आवश्यकताएं, सामग्री/कठोरता विनिर्देश और लक्ष्य नेतृत्व समयहम एक स्पष्ट उद्धरण और उपलब्ध गुणवत्ता दस्तावेज विकल्पों के साथ जल्दी से जवाब देंगे।
