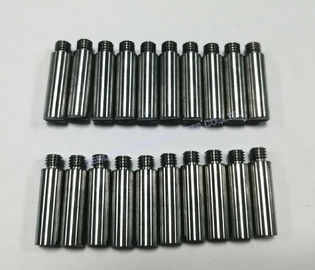

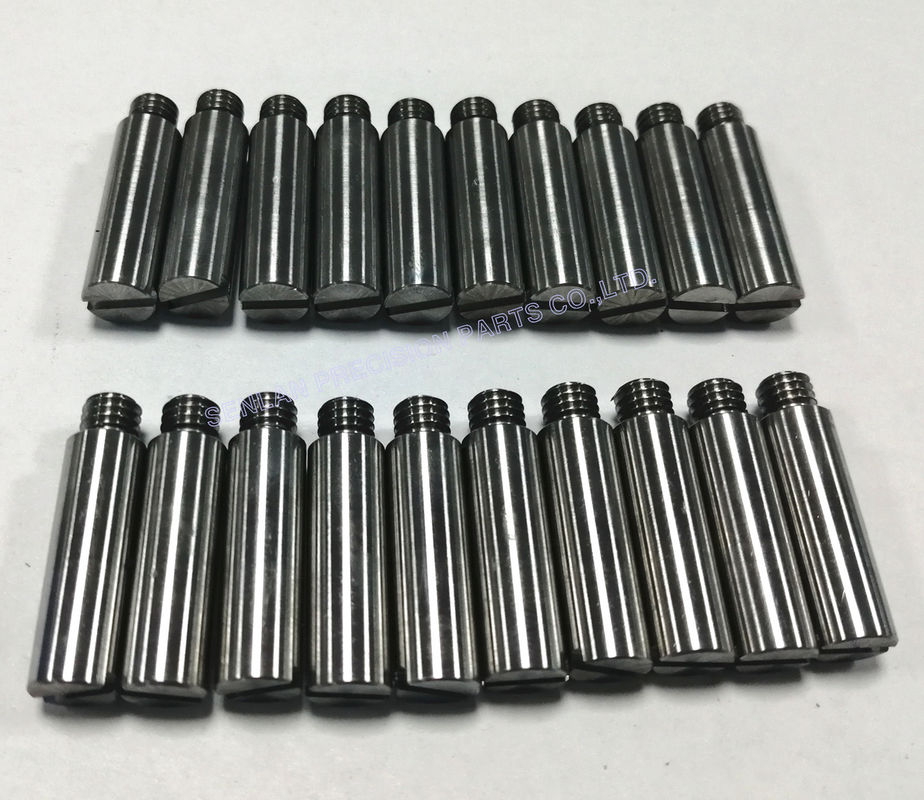

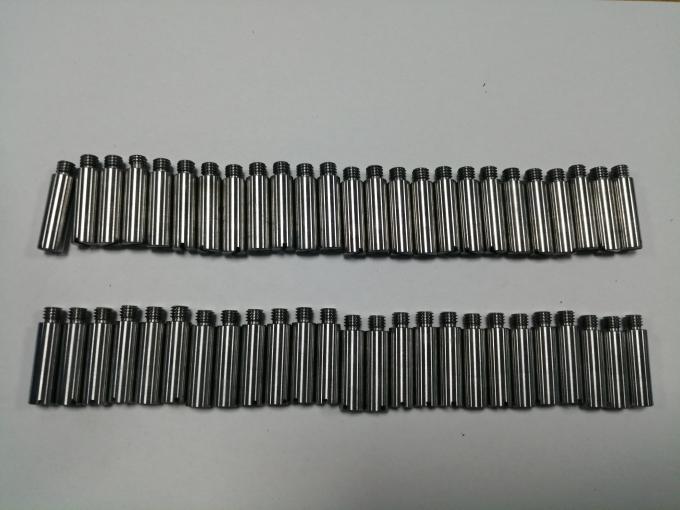

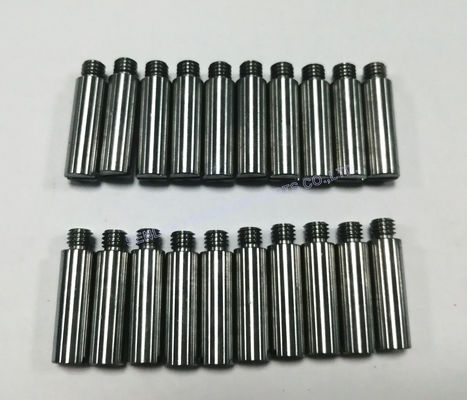

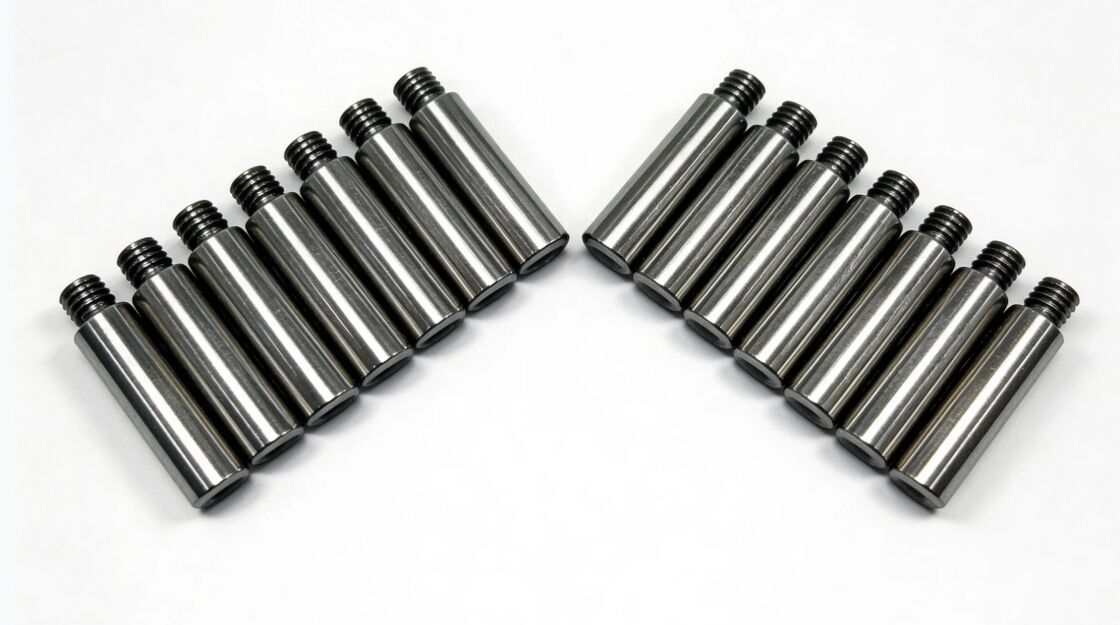

1.2344 मल्टी-कैविटी प्रिसिजन मोल्ड्स के लिए पोजिशनिंग पिन
मल्टी-कैविटी प्रिसिजन मोल्ड्स में, विश्वसनीय संरेखण महत्वपूर्ण है। हमारे 1.2344 पोजिशनिंग पिन ग्राहक ड्राइंग के अनुसार निर्मित प्रिसिजन मोल्ड संरेखण घटक हैं जो दोहराए जाने योग्य स्थान, स्थिर मोल्ड क्लोजिंग और सुसंगत उत्पादन प्रदर्शन का समर्थन करते हैं।
1.2344 (H13-क्लास हॉट-वर्क टूल स्टील) को पोजिशनिंग और संरेखण भागों के लिए चुना जाता है जिन्हें बार-बार होने वाले साइकलिंग और संपर्क तनाव का सामना करना पड़ता है। हम व्यास सहनशीलता, सीधापन, सीटिंग इंटरफेस और सतह फिनिश के सख्त नियंत्रण के साथ पोजिशनिंग पिन को मशीन और फिनिश करते हैं, जो उच्च-कैविटी टूलिंग के लिए नए मोल्ड निर्माण और प्रतिस्थापन कार्यक्रमों दोनों का समर्थन करते हैं।
उत्पाद कार्य और डिजाइन
पोजिशनिंग पिन क्या करते हैं
- दोहराए जाने योग्य प्लेट-टू-प्लेट और इंसर्ट-टू-प्लेट पोजिशनिंग
- सुनिश्चित करें
- शट-ऑफ और कैविटी/कोर संबंधों का स्थिर संरेखण बनाए रखें
- बेमेल कम करें और प्रिसिजन किनारों को प्रभाव घिसाव से बचाएं
प्रतिस्थापनों में डेटा को सुसंगत रखकर विनिमेय रखरखाव का समर्थन करें
- विशिष्ट डिजाइन विशेषताएं
- सटीक फिट के लिए प्रिसिजन ग्राउंड सिलिंड्रिकल बॉडी
- दोहराए जाने योग्य स्थापना के लिए सीटिंग शोल्डर या लोकेटिंग सेक्शन
- सहज जुड़ाव के लिए लीड-इन/चैम्फर
माउंटिंग/हटाने के लिए थ्रेडेड एंड या रिटेंशन फीचर
- 1.2344 सामग्री का उपयोग क्यों किया जाता है
- क्रैकिंग और चिपिंग का विरोध करने के लिए उच्च टफनेस
- बार-बार होने वाले साइकलिंग के तहत अच्छा थर्मल फटीग प्रतिरोध
- टिकाऊ वर्किंग हार्डनेस के लिए विश्वसनीय हीट-ट्रीटमेंट प्रतिक्रिया
मांग वाले मोल्ड वातावरण में स्थिर प्रदर्शन
अंतिम कठोरता, सहनशीलता वर्ग और सतह फिनिश आपकी ड्राइंग और मोल्ड आवश्यकताओं के अनुसार निर्मित होते हैं।
अनुप्रयोग1.2344 पोजिशनिंग पिन मल्टी-कैविटी प्रिसिजन मोल्ड्स
- में उपयोग किए जाते हैं, जिनमें शामिल हैं:
- उच्च-कैविटी इंजेक्शन मोल्ड्स जिन्हें कैविटी में सुसंगत संरेखण की आवश्यकता होती है
- मोल्ड प्लेट्स और इंसर्ट सिस्टम जिन्हें दोहराए जाने योग्य डेटा पोजिशनिंग की आवश्यकता होती है
- टूलिंग प्रोग्राम जहां विनिमेय स्पेयर पार्ट्स की आवश्यकता होती है
मोल्ड रखरखाव और नवीनीकरण परियोजनाएं जो घिसे हुए लोकेटिंग पिन को बदलती हैं
प्रिसिजन और विनिर्माण क्षमताएं
- विनिर्माण प्रक्रियाएं
- बुनियादी ज्यामिति और थ्रेडेड सेक्शन के लिए प्रिसिजन सीएनसी टर्निंग
- महत्वपूर्ण व्यास, सीधापन और सीटिंग सतहों के लिए ग्राइंडिंग
- लक्षित कठोरता और स्थिरता के लिए हीट ट्रीटमेंट समन्वय
- सहज जुड़ाव और घिसाव कम करने के लिए फाइन फिनिशिंग/पॉलिशिंग
सुरक्षित हैंडलिंग और सुसंगत असेंबली के लिए डिबरिंग और एज कंट्रोल
- मुख्य गुणवत्ता नियंत्रणव्यास सहनशीलता
- सही फिट के लिए नियंत्रण (निर्दिष्ट के अनुसार क्लीयरेंस/इंटरफेरेंस)सीधापन
- बाइंडिंग और असमान संपर्क से बचने के लिए नियंत्रण
- दोहराए जाने योग्य पोजिशनिंग के लिए सीटिंग शोल्डर सत्यापन
- गैलिंग और घिसाव कम करने के लिए सतह फिनिश नियंत्रण
जहां थ्रेडेड एंड निर्दिष्ट किए गए हैं वहां थ्रेड गुणवत्ता सत्यापन
- निरीक्षण और प्रलेखन
- आयामी निरीक्षण रिपोर्ट उपलब्ध (मुख्य आयाम)
- अनुरोध पर सामग्री प्रमाण पत्र और हीट ट्रीटमेंट रिकॉर्ड
सेट प्रबंधन के लिए मार्किंग/ट्रेसिबिलिटी विकल्प (यदि आवश्यक हो)
मल्टी-कैविटी मोल्ड स्थिरता के लिए ग्राहक मूल्य
अधिक सुसंगत भाग गुणवत्ता
सटीक पोजिशनिंग कैविटी/कोर संबंधों को स्थिर रखती है, बेमेल को कम करती है और सभी कैविटी में दोहराव में सुधार करती है।
प्रिसिजन घटकों पर कम घिसाव
सही संरेखण प्रभाव और असमान लोडिंग को कम करता है, महंगे कोर/कैविटी घटकों के जीवन को बढ़ाता है।
तेज रखरखाव और अनुमानित प्रतिस्थापन
सुसंगत डेटा और नियंत्रित फिट ड्रॉप-इन प्रतिस्थापन को सक्षम करते हैं, हाथ फिटिंग और डाउनटाइम को कम करते हैं।
उच्च-साइकिल उत्पादन में बेहतर स्थिरता
टिकाऊ सामग्री और स्थिर फिनिशिंग लंबे उत्पादन रन पर संरेखण प्रदर्शन बनाए रखने में मदद करते हैं।
कोटेशन के लिए हमें क्या चाहिए
- 1.2344 पोजिशनिंग पिन का सटीक कोटेशन देने के लिए, कृपया प्रदान करें:
- 2डी ड्राइंग (पीडीएफ/डीडब्ल्यूजी) और/या 3डी सीएडी (स्टेप/आईजीईएस)
- मात्रा और आवश्यक लीड टाइम
- पिन शैली: सीधी/सीढ़ीदार, शोल्डर विवरण, थ्रेडेड एंड आवश्यकताएं
- महत्वपूर्ण आयाम: व्यास, लंबाई, फिट क्लास, सीटिंग इंटरफेस आयामसामग्री आवश्यकता: 1.2344
- (यदि कोई हो तो स्वीकार्य समकक्षों की पुष्टि करें)
- हीट ट्रीटमेंट/कठोरता आवश्यकता
- सतह फिनिश आवश्यकता (यदि निर्दिष्ट हो)
- मैचिंग होल/बुशिंग आयाम (फिट पुष्टि के लिए सहायक)
निरीक्षण/दस्तावेज आवश्यकताएं (रिपोर्ट प्रारूप, ट्रेसिबिलिटी)
अक्सर पूछे जाने वाले प्रश्न
पोजिशनिंग पिन और गाइड पोस्ट के बीच क्या अंतर है?
एक गाइड पोस्ट (लीडर पिन) मोल्ड को खोलने/बंद करने के स्ट्रोक के माध्यम से निर्देशित करता है। एक पोजिशनिंग पिन आमतौर पर असेंबली इंटरफेस पर प्लेट्स/इंसर्ट के सटीक, दोहराए जाने योग्य स्थान के लिए उपयोग किया जाता है।
पोजिशनिंग पिन क्यों घिसते हैं या संरेखण समस्याएं पैदा करते हैं?
सामान्य कारणों में गलत फिट क्लीयरेंस, अपर्याप्त कठोरता, खराब सतह फिनिश, संदूषण या क्षतिग्रस्त मैचिंग होल शामिल हैं। उचित सामग्री चयन और प्रिसिजन ग्राइंडिंग इन जोखिमों को कम करते हैं।
क्या आप मौजूदा मोल्ड्स से मेल खाने के लिए पोजिशनिंग पिन का निर्माण कर सकते हैं?
हाँ। यदि आप ड्राइंग या मैचिंग इंटरफेस आयाम प्रदान करते हैं, तो हम ड्रॉप-इन संगतता के लिए प्रतिस्थापन पिन का निर्माण कर सकते हैं।
क्या आप निरीक्षण रिपोर्ट और प्रमाण पत्र प्रदान करते हैं?
हाँ। निरीक्षण रिपोर्ट और सामग्री/हीट ट्रीटमेंट प्रमाण पत्र अनुरोध पर उपलब्ध हैं।1.2344 पोजिशनिंग पिन के लिए अपनी ड्राइंग (स्टेप/2डी), मात्रा, फिट आवश्यकताएं, लक्षित कठोरता और आवश्यक डिलीवरी तिथि हमें भेजें।
