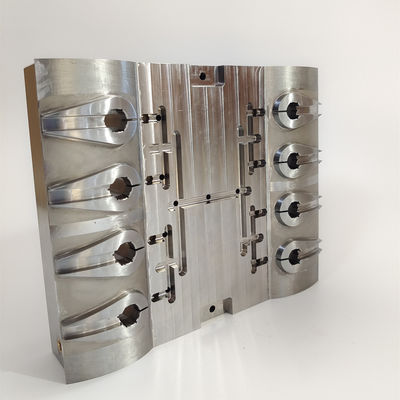

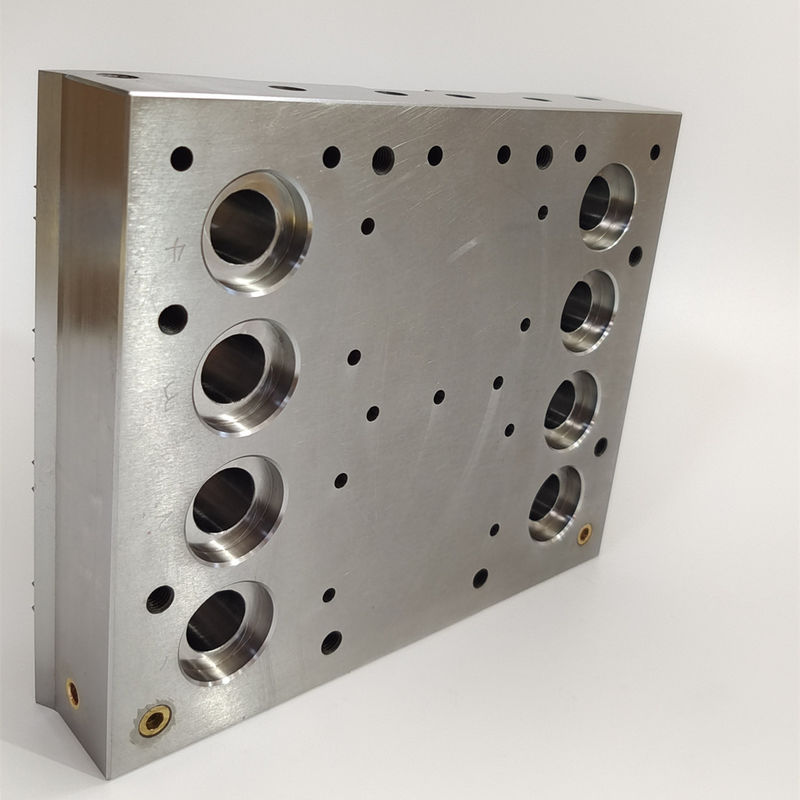

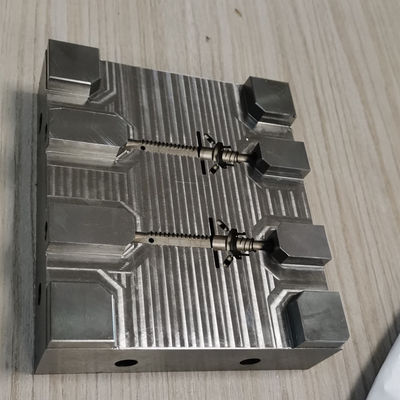

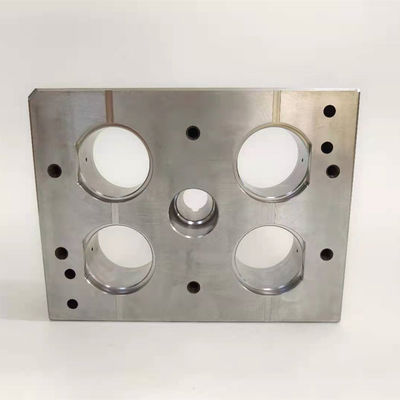

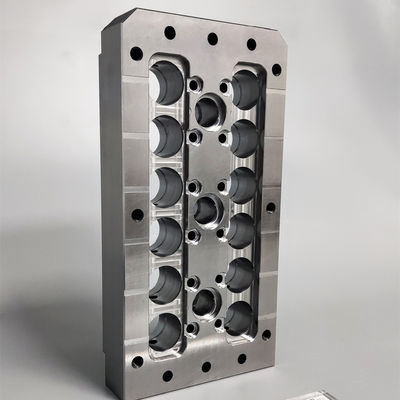

1.2083 स्टील मल्टी-कैविटी कोर डालें
उच्च परिशुद्धता बहु-गुहा कोर आवेषण 1.2083 / STAVAX / SS420 ग्रेड से निर्मित, कॉस्मेटिक स्प्रे और पंप मोल्ड के लिए इंजीनियर।कॉस्मेटिक पंप आवासों और एक्चुएटर भागों के उच्च मात्रा के उत्पादन के लिए डिज़ाइन किया गया जहां सतह खत्म होती है, आयामी स्थिरता और गुहा विनिमेयता महत्वपूर्ण हैं।
प्रमुख विनिर्देश
- सामग्रीः 1.2083 (या STAVAX / SS420 अनुरोध पर)
- अनुप्रयोगः बहु-अवरोधक कॉस्मेटिक पंप मोल्ड (स्प्रे पंप, एक्ट्यूएटर हाउसिंग)
- विशिष्ट गुहाएंः 4-16 (अनुकूलित)
- सतह खत्मः कॉस्मेटिक भागों के लिए दर्पण पॉलिश विकल्प
- सामान्य सहिष्णुताः ±0.01 मिमी (मानक); अनुरोध पर ±0.005 मिमी तक
उत्पाद का वर्णन
हमारे 1.2083 बहु-गुहा कोर सम्मिलन एक सटीक सीएनसी-मशीन मोल्ड कोर ब्लॉक विशेष रूप से कॉस्मेटिक पंप टूलींग के लिए बनाया गया है।प्रत्येक छेद और कोर जेब प्रत्येक गुहा भर में सुसंगत भाग ज्यामिति सुनिश्चित करने के लिए संसाधित और समाप्त कर रहे हैं. सम्मिलन के लिए अनुकूलित हैः
- उत्कृष्ट पॉलिश करने की क्षमता (चमकदार कॉस्मेटिक भागों के लिए आदर्श)
- चलती परिस्थितियों में निरंतर आयामी स्थिरता
- मॉड्यूलर मोल्ड सिस्टम में आसान रखरखाव और विनिमेयता
विनिर्माण प्रक्रिया में उच्च परिशुद्धता सीएनसी कच्चे और परिष्करण, ईडीएम जहां आवश्यक हो, पीसने और मैन्युअल पॉलिशिंग शामिल हैं।अंतिम निरीक्षण में दोहराव सुनिश्चित करने के लिए सीएमएम माप और सतह प्रोफाइलोमेट्री का उपयोग किया जाता है.
आवेदन
इस कोर आवेषण का व्यापक रूप से कॉस्मेटिक और व्यक्तिगत देखभाल पैकेजिंग के लिए उच्च थ्रूपुट प्लास्टिक इंजेक्शन टूलिंग में उपयोग किया जाता हैः
- कॉस्मेटिक स्प्रे पंप और एक्ट्यूएटर हाउसिंग
- वायुहीन पंप के घटक और बंद
- परफ्यूम और कॉस्मेटिक डिस्पेंसर पंप
- पैकेजिंग लाइनों के लिए बहु-गुहा उत्पादन (4, 8, 12, 16 गुहाएं)
ओईएम और मोल्ड निर्माताओं के लिए उपयुक्त है जो उपभोक्ता के लिए कॉस्मेटिक भागों का उत्पादन करते हैं जिन्हें ऑप्टिकल सतह की गुणवत्ता और तंग आयामी नियंत्रण की आवश्यकता होती है।
परिशुद्धता और विनिर्माण क्षमता
| उपलब्ध सामग्री |
1.2083, STAVAX, SUS420, P20, S136 (अनुरोध पर) |
| प्रक्रियाएँ |
5-अक्ष सीएनसी टर्निंग/फ्राइंग, वायर-ईडीएम, सिंकर ईडीएम, प्रेसिजन स्लीविंग, मैनुअल और रोबोट पॉलिशिंग, थर्मल स्ट्रेस रिलीफ |
| मानक सहिष्णुता |
±0.01 मिमी |
| बढ़ी हुई सहनशीलता |
महत्वपूर्ण विशेषताओं के लिए ±0.005 मिमी (चित्र और नमूना अनुमोदन के अधीन) |
| सतह खत्म |
Ra 0.2-0.4 μm प्राप्त करने योग्य; दृश्य कॉस्मेटिक भागों के लिए दर्पण पॉलिश (Ra <0.1 μm) |
| गर्मी उपचार / समाप्ति |
निर्दिष्ट कठोरता में आपूर्ति या पूर्व-सख्त; मोल्ड जीवन को बढ़ाने के लिए अनुरोध पर उपलब्ध कोटिंग्स (TiN / DLC) |
| निरीक्षण |
सीएमएम रिपोर्ट, 2डी/3डी तुलना, असमानता रिपोर्ट और पहला लेख निरीक्षण उपलब्ध है |
ग्राहक मूल्य
कॉस्मेटिक विनिर्माण लाभों के लिए इंजीनियरः
- दृश्य गुणवत्ता:दर्पण से पॉलिश किए गए गुहाओं की सतहें पोस्ट-प्रोसेसिंग को कम करती हैं और अंतिम उपस्थिति में सुधार करती हैं
- उच्च उपज:लगातार गुहा आयामों को कम करने के लिए अस्वीकार और फिर से काम
- मॉड्यूलरताःकोर सम्मिलन डिजाइन तेजी से विनिमय और कम डाउनटाइम की अनुमति देता है
- स्थायित्वःस्टेनलेस टूल स्टील्स का चयन जंग प्रतिरोधी है और लंबी दौड़ की लंबाई का समर्थन करता है
- बाजार में तेजी लाने का समयःसिद्ध विनिर्माण कार्यप्रवाह गुणवत्ता का त्याग किए बिना लीड समय को छोटा करता है
उद्धरण आवश्यकताएं
एक सटीक उद्धरण तैयार करने के लिए कृपया निम्नलिखित प्रदान करेंः
- महत्वपूर्ण आयामों और सहिष्णुता नोटों के साथ भाग ड्राइंग (STEP / IGES) या 2D CAD
- आवश्यक सामग्री विनिर्देश
- खोखलेपन की गिनती के लिए आवश्यकताएं
- सतह परिष्करण की आवश्यकताएं
- मोल्ड जीवन और कोटिंग अनुकूलन के लिए अपेक्षित उत्पादन रन
- डिलीवरी और पैकिंग की आवश्यकताएं और कोई विशेष परीक्षण
- लक्ष्य बजट और नेतृत्व समय (वैकल्पिक)
अक्सर पूछे जाने वाले प्रश्न
क्या 1.2083 STAVAX के समान है?
1.2083 एक आम स्टेनलेस स्टील ग्रेड है जिसका उपयोग मोल्ड गुहाओं के लिए किया जाता है और अक्सर तुलनात्मक / वैकल्पिक रूप से टूलिंग में STAVAX के रूप में निर्दिष्ट किया जाता है। हम आपके विनिर्देशों के आधार पर या तो आपूर्ति कर सकते हैं।
आप किस प्रकार की सहिष्णुता की गारंटी दे सकते हैं?
मानक ±0.01 मिमी. महत्वपूर्ण विशेषताओं के लिए हम विशेष प्रक्रिया नियंत्रण और निरीक्षण के साथ ±0.005 मिमी प्राप्त कर सकते हैं।
क्या आप दर्पण पॉलिश प्रदान कर सकते हैं?
हाँ ️ कॉस्मेटिक सतहों के लिए दर्पण पॉलिश उपलब्ध है। हम अनुमोदन के लिए सतह की असमानता रिपोर्ट और नमूना तस्वीरें प्रदान करते हैं।
क्या आप कोटिंग या सतह उपचार प्रदान करते हैं?
हाँ TiN, DLC, नाइट्राइडिंग या निष्क्रियता सामग्री और भाग रसायन के आधार पर लागू किया जा सकता है।
क्या निरीक्षण दस्तावेज उपलब्ध कराए जाते हैं?
सामान्य वितरण में सीएमएम रिपोर्ट, मोटापा माप, दृश्य पॉलिश तस्वीरें और आवश्यक होने पर सामग्री प्रमाण पत्र शामिल हैं।
कॉस्मेटिक पंप मोल्ड
आप नोजल छेद के आसपास फ्लैश को कैसे नियंत्रित करते हैं?
हम तंग मोल्ड असेंबली सहिष्णुता और सटीक कोर/गुहा संरेखण की सिफारिश करते हैं; जब आवश्यक हो तो हम फ्लैश को कम करने के लिए कस्टम गेट डिजाइन और वाल्व गेट विकल्प प्रदान करते हैं।
विस्तृत तकनीकी सहायता और ड्राइंग समीक्षा का अनुरोध करें 48 घंटे के भीतर इंजीनियरिंग डीएफएम प्रतिक्रिया प्राप्त करने के लिए सीएडी अपलोड करें
