उत्पाद विवरण:
|
| सामग्री: | हिटिचा-डीएसी | कठोरता: | एचआरसी44-46 |
|---|---|---|---|
| आकार: | Φ16*285 | इलाज: | हीट ट्रीटमेंट और नाइट्राइडेड |
| छेद: | एल265मिमी | छेद का आकार: | एसआर-कूलिंग होल |
| प्रमुखता देना: | प्लास्टिक इंजेक्शन मोल्ड पार्ट्स,इंजेक्शन मोल्डिंग पार्ट्स,L265mm होल डाई कास्टिंग मोल्ड पार्ट्स |
||
अतिरिक्त-लंबाई उच्च दबाव डाई कास्टिंग में इंजीनियरिंग स्थिरता

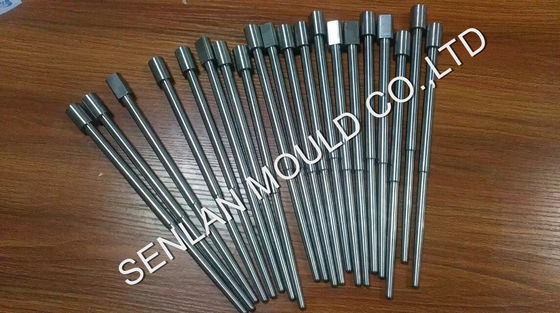

265 मिमी के कोर पिन का निर्माण करने के लिए सिर्फ एक टर्न से अधिक की आवश्यकता होती है; इसके लिए थर्मल विस्तार और ज्यामितीय स्थिरता पर महारत हासिल करने की आवश्यकता होती है।हम इंजन ब्लॉक के लिए डिज़ाइन किए गए अतिरिक्त लंबे शीतलन पिन में विशेषज्ञ हैं, ट्रांसमिशन हाउसिंग, और संरचनात्मक ऑटोमोबाइल भागों.
हमारे पिन को पिघले हुए एल्यूमीनियम के भयंकर थर्मल झटके का सामना करने के लिए डिज़ाइन किया गया है जबकि माइक्रोन स्तर की सीधापन बनाए रखा गया है, यह सुनिश्चित करते हुए कि आपका डाई कास्टिंग सेल अनियोजित रुकावटों के बिना चलता है।
265 मिमी से अधिक की सटीकता
समस्या: लंबे पिन गर्मी उपचार के दौरान और पीसने के दौरान झुकने के लिए प्रवण हैं।
हमारा समाधान: हम विशेष तनाव-रिलिव चक्र और स्विस निर्मित उच्च परिशुद्धता बेलनाकार पीसने का उपयोग करते हैं। हम पूरे 265 मिमी लंबाई पर ± 0.01 मिमी के भीतर कुल संकेतक रीडिंग (टीआईआर) की गारंटी देते हैं,कोर के टूटने और कास्टिंग के विलक्षणता को रोकना.
शून्य रिसाव वाले आंतरिक शीतलन चैनल
मुद्दा: गहरे छेद में ड्रिलिंग के विचलन से पतली दीवारें और उच्च दबाव वाले पानी के रिसाव हो सकते हैं।
हमारा समाधान: उन्नत गहरे छेद ड्रिलिंग (गन ड्रिलिंग) तकनीक यह सुनिश्चित करती है कि शीतलन चैनल पूरी तरह से केंद्रित रहे। प्रत्येक "कूलिंग पिन" अनिवार्य 1 से गुजरता है।ऑपरेटर सुरक्षा और मोल्ड अखंडता की गारंटी देने के लिए शिपमेंट से पहले 5 एमपीए हाइड्रोलिक लीक परीक्षण.
गर्मी की जाँच और मिलाप के प्रतिरोध
मुद्दा: तेज ताप चक्र से सतह में दरारें (हीट चेकिंग) और एल्यूमीनियम चिपकने (सोल्डरिंग) का कारण बनता है।
हमारा समाधानः हम प्रीमियम एच 13 (एसकेडी 61) ईएसआर स्टील का उपयोग करते हैं, जो एनएडीसीए # 207 मानकों के अनुसार 48-52 एचआरसी तक गर्मी से इलाज किया जाता है। एक कठिन बनाने के लिए वैकल्पिक आयन नाइट्राइडिंग या पीवीडी कोटिंग्स (सीआरएन / टीआईएएलएन) लागू किए जाते हैं,विरोधी संक्षारक बाधा जो महत्वपूर्ण रूप से पिन जीवन का विस्तार करती है.
| विशेषता | तकनीकी उत्कृष्टता | खरीदार का लाभ |
| सामग्री | प्रीमियम H13 (1.2344 / SKD61) ESR ग्रेड | अधिकतम थर्मल थकान प्रतिरोध |
| अधिकतम लंबाई | 600 मिमी तक (200 मिमी - 400 मिमी में विशेषज्ञता) | बड़े घटकों के लिए मरम्मत कास्टिंग की क्षमता |
| सहिष्णुता | व्यास ± 0.005 मिमी | रिटेनर प्लेटों में सटीक फिट |
| सीधापन | < 0.02 मिमी TIR 265 मिमी लंबाई के लिए | झुकने के तनाव और फ्लैश में कमी |
| सतह खत्म | मिरर पॉलिश रा 0.2 - 0.4 | निर्बाध भाग निष्कासन |
| शीतलन छेद | कस्टम गहरी अंधा छेद (चरण या सीधे) | त्वरित शीतलन के माध्यम से अनुकूलित चक्र समय |
हमारे 265 मिमी कोर पिन मिशन-महत्वपूर्ण हैंः
ऑटोमोटिव पॉवरट्रेन: इंजन ब्लॉक, तेल पैन और गियरबॉक्स हाउसिंग।
संरचनात्मक घटक: ईवी बैटरी ट्रे, शॉक टावर और सब-फ्रेम।
दूरसंचार: बड़े 5जी बेस स्टेशन हीटसिंक और बाड़े।
भारी मशीनरीः उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु संरचनात्मक जोड़।
वैश्विक टियर-1 डाई कास्टर्स के लिए एक OEM आपूर्तिकर्ता के रूप में, हम प्रदान करते हैंः
एनएडीसीए मानक अनुपालनः उत्तरी अमेरिकी डाई कास्टिंग एसोसिएशन सामग्री और गर्मी उपचार प्रोटोकॉल का पूर्ण अनुपालन।
डीएफएम समीक्षा: हम आपके शीतलन चैनल डिजाइन का विश्लेषण करते हैं ताकि इष्टतम दीवार मोटाई और प्रवाह दक्षता सुनिश्चित हो सके।
गुणवत्ता दस्तावेज: प्रत्येक शिपमेंट में स्टील उत्पत्ति प्रमाण पत्र, हीट-ट्रेट चार्ट और आयामी निरीक्षण रिपोर्ट शामिल है।
परिशुद्धता थ्रेडिंग और सीलिंगः लीक-फ्री कनेक्शन के लिए एक आदर्श खत्म करने के लिए अनुकूलित एनपीटी / पीटी धागे और ओ-रिंग ग्रूव मशीनीकृत।
विश्वसनीय रसद: निर्यात-ग्रेड सुरक्षात्मक पैकेजिंग जंग-रोधी तेल के साथ यह सुनिश्चित करने के लिए कि पिन सही स्थिति में पहुंचें।
प्रश्न: आपके शीतलन छेद के लिए अधिकतम गहराई-व्यास अनुपात क्या है?
उत्तर: हम सामग्री और पिन व्यास के आधार पर उच्च समकक्षता के साथ 30:1 तक का अनुपात प्राप्त कर सकते हैं।
प्रश्न: आप पिन टिप पर "सोल्डरिंग" समस्या से कैसे निपटते हैं?
उत्तर: उच्च पॉलिश खत्म के अलावा, हम आयन नाइट्राइडिंग या डीएलसी कोटिंग्स की सिफारिश करते हैं और प्रदान करते हैं, जो पिघले हुए एल्यूमीनियम के खिलाफ एक नमी रहित सतह बनाते हैं।
प्रश्न: क्या आप डीएमई, हास्को या एलकेएम मानकों के आधार पर कोर पिन का उत्पादन कर सकते हैं?
उत्तर: हाँ. जबकि 265 मिमी अक्सर एक कस्टम लंबाई है, हम सभी अंतरराष्ट्रीय मोल्ड आधार मानकों और सहिष्णुताओं के साथ पूर्ण संगतता बनाए रखते हैं।
अपनी अगली परियोजना में पिन विफलता के जोखिम को समाप्त करें। विनिर्माण डिजाइन समीक्षा के लिए Senlan प्रेसिजन इंजीनियरिंग टीम को अपने STEP या DWG चित्र भेजें।
