उत्पाद विवरण:
|
| कठोरता: | एचआरसी58 | शुद्धता: | +/- 0.005 मिमी |
|---|---|---|---|
| सतह का उपचार: | पॉलिश, टिन, टिक्न, सीआरएन, डीएलसी | प्रोडक्ट का नाम: | कोर इंसर्ट |
| गुणवत्ता: | उच्च गुणवत्ता | आकार देने का तरीका: | प्लास्टिक डाई मोल्ड |
| उत्पाद सामग्री: | बोहलर स्टील | उत्पाद: | प्लास्टिक इंजेक्शन मोल्ड |
| मानक: | जिस, दीन, एन, एएसटीएम, एआईएसआई | डिजाइन सॉफ्टवेयर: | ऑटोकैड, ऑटोकैड/यूजी/सॉलिडवर्क्स, सीएडी |
| आकार: | अनुकूलित करें | रंग: | काला |
| विशेषता: | टिकाऊ | प्रयोग: | इंजेक्शन प्लास्टिक मोल्ड पार्ट्स |
| प्रसव के समय: | 5-20 दिन | ||

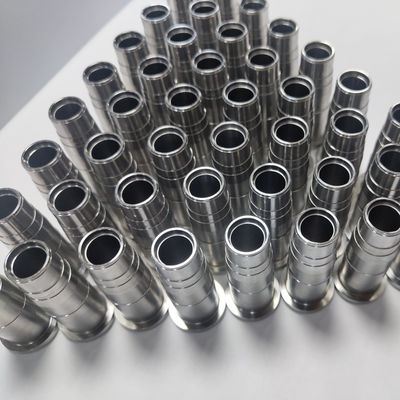

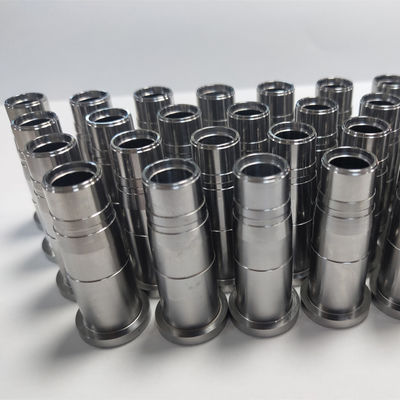

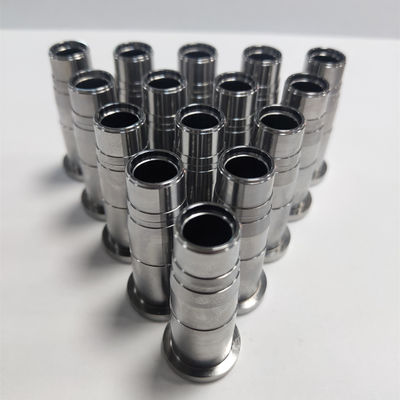

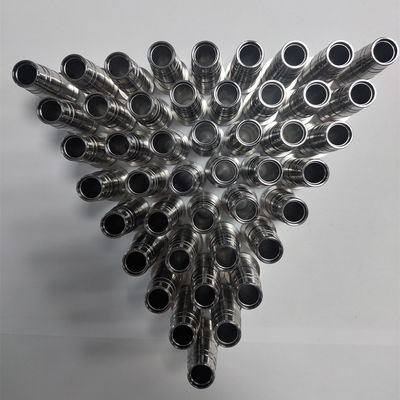

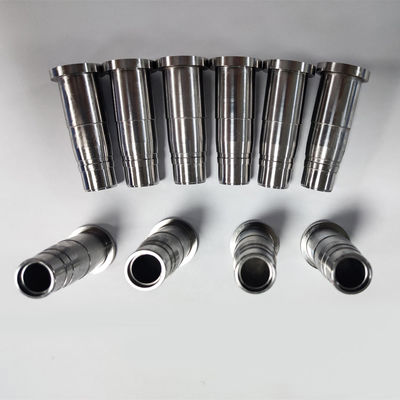

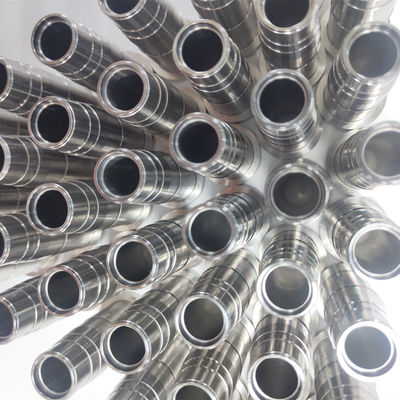

| हाई लाइट: | 0.003 मिमी टॉलरेंस कोर इंसर्ट,हॉट रनर मोल्ड टूलींग कोर इंसर्ट,प्लास्टिक इंजेक्शन मोल्ड कोर इंसर्ट |
||
कोर इंसर्ट मेकिंग गाइडलाइन
जब हम मोल्ड निर्माण के दौरान मोल्ड कोर और कैविटी इंसर्ट का निर्माण करते हैं, तो कुछ आयाम होते हैं जिन्हें हमें कुछ सहनशीलता के साथ बनाने की आवश्यकता होती है ताकि यह मोल्ड कोर इंसर्ट की जेब में अच्छी तरह से फिट हो जाए।
और यह कुछ काम बचाएगा जब हम मोल्ड कोर डालने, उच्च सहनशीलता, और अच्छी विनिर्माण तकनीक मोल्ड मास्टर के लिए बहुत समय बचाएंगे, नीचे कुछ विनिर्माण मोल्ड कोर / गुहा डालने दिशानिर्देश हैं जिन्हें हमें ध्यान देने की आवश्यकता है उच्च गुणवत्ता वाले प्लास्टिक मोल्ड।
जब हम मैनुअल मिलिंग मशीन में कोने की त्रिज्या बनाते हैं, तो वहां 0.2 मिमी बड़ा कदम बनाते हैं, सख्त होने के बाद, हमें डालने पर कोने पर पीसने की ज़रूरत नहीं होती है।
मोल्ड कैविटी / कोर इंसर्ट के बाहरी आयाम के लिए, सहिष्णुता +0/-0.015 मिमी होनी चाहिए, यह जेब में आसानी से फिट, चिकनी और अच्छी गुणवत्ता होगी।
स्प्रू झाड़ी में छेद के लिए सहिष्णुता H7 (0/+0.015 मिमी) होनी चाहिए।
चलने की गहराई 1.5-2 को चलने के व्यास से गुणा करना चाहिए।इस मामले में एम 8 स्क्रू के लिए, चलने की गहराई 1.5 से 2 होनी चाहिए, 8 से गुणा करें, 12-16 मिमी के बराबर।
इजेक्टर पिन का मार्गदर्शन लगभग 15-20 मिमी लंबा होना चाहिए, इससे यह सुनिश्चित होगा कि इजेक्टर पिन लंबे जीवनकाल के साथ आसानी से बाहर निकल जाए।
निकासी बेदखलदार पिन के लिए क्षेत्र एक्जेक्टर पिन के व्यास से 1 मिमी बड़ा होना चाहिए। कृपया व्याख्या के साथ नीचे चित्रण देखें।
विनिर्देश
| सामग्री | टंगस्टन कार्बाइड, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, पीतल मिश्र धातु, प्लास्टिक, कार्बन स्टील, डाई स्टील, स्प्रिंग स्टील, आदि। |
| उत्पादों | मुद्रांकन, पंच और मर जाता है, टंगस्टन कार्बाइड पार्ट्स, एक्जेक्टर पिन / लीडर, विशेष टूलींग, इंजेक्शन मोल्ड पार्ट्स, सीएएम घटक, मोल्ड स्प्रिंग्स, मोल्ड बेस, बोल्ट, प्रेस फिटिंग, गाइडिंग कंपोनेंट्स, थिक / थिन टर्रेंट टूलिंग, टर्मफ टूलिंग, मुराता विडेमैन टूलींग, साल्वाग्निनी टूलींग, उच्च प्रदर्शन कोटिंग, मल्टी-टूल्स, टर्निंग और मिलिंग पार्ट्स, सीएनसी मशीनरी पार्ट्स इत्यादि। |
| प्रेसिजन पार्ट्स | इजेक्टर स्लीव्स, पिन-पॉइंट गेट बुशिंग, लीडर/गाइड पिन, लीडर/गाइड/स्प्रू बुशिंग, बॉल रिटेनर्स, स्लाइड लॉक्स, टेंपर पिन सेट, टेंपर ब्लॉक सेट, एयर पॉपपेट वाल्व, एयर जेट वाल्व, डेट मार्क पिन, लोकेटिंग रिंग्स, बहु-आकार के घूंसे और मर जाते हैं, |
| मानक | MISUMI, DME, HASCO, FIBRO, CUMSA, STRACK, DAYTON के अनुसार मानक हार्डवेयर / प्लास्टिक के पुर्जे गैर-मानक भागों को डिज़ाइन या अनुकूलित किया जा सकता है |
| सहनशीलता | ± 0.005 मिमी |
| परत | TiN/ TiCN/ AlTiN/ TiAlN/ CrN/ DLC/ AlCrTIN/ TiCrN/ WC/C/ CrAlN/ ZrN/ SiALTi-XN... |
| समय - सीमा | नमूनाकरण: 7-10 कार्यदिवस सामान्य बनाना: 10-12 कार्यदिवस जटिल डिजाइन/निर्माण: 15-20 कार्यदिवस |
| आदेश प्रक्रिया | ग्राहक पूछताछ → स्पेक प्रदान करें। / सीएडी / 3 डी ड्राइंग → इंजीनियर चेक और उद्धरण → ऑफर पीआई → ग्राहक भेजें पीओ → 50% उन्नत भुगतान (पहली बार सहयोग के लिए 100%) → फैक्टरी उत्पादन प्रक्रिया → क्यूसी पास √ → पैकिंग और डिलीवरी पहली बार → ग्राहकों के हाथों में जल्द ही उड़ान भरें! |
| फैक्टरी कार्य समय | सोमवार से शनिवार |
| उत्पादन की प्रक्रिया | लेथ चालू करना → मिलिंग → हीट ट्रीटमेंट → कोरलेस ग्राइंडिंग → टर्निंग एंड मिलिंग → डायमीटर ग्राइंडिंग → फ्लैट ग्राइंडिंग → वायर कटिंग → ईडीएम → सरफेस ट्रीटमेंट → इंस्पेक्शन → पैकिंग और शिपिंग (सिर्फ आपके संदर्भ के लिए) |
| बिक्री के बाद सेवा | हमसे संपर्क करें यदि नमूने और उत्पादों को प्राप्त करने के बाद कोई प्रश्न है, तो हमारी टीम आपको सर्वोत्तम गुणवत्ता प्रदान करने की पूरी कोशिश करेगी! |
हमारा फायदा
अग्रिम परिशुद्धता उत्पादन उपकरण - सर्वोत्तम गुणवत्ता सुनिश्चित करें और उत्पादन अवधि को छोटा करें!
प्रोडक्शन स्टाफ टू शिफ्ट सिस्टम --- समय पर और कुशलता से उत्पादन और वितरण सुनिश्चित करें!
उच्च परिशुद्धता उत्पादन उपकरण और परीक्षण उपकरणों के 100 से अधिक सेट, जिनमें सीएनसी पीसने वाली मशीन, उच्च परिशुद्धता आईडी / ओडी पीसने और मशीन बनाने, सीएनसी खराद, ईडीएम प्रसंस्करण मशीन, मिलिंग मशीन, विमान और केंद्र पीसने वाली मशीन, वायर-इलेक्ट्रोड काटने की मशीन शामिल हैं। , कोऑर्डिनेट मेजरमेंट मशीन (CMM), हाई-प्रिसिजन हाइट गेज, प्रोजेक्टर आदि।
व्यावसायिक उत्पादन सहिष्णुता
1. पीस सहिष्णुता ± 0.001 मिमी
2. ईडीएम प्रसंस्करण ± 0.003 मिमी
3. सीएनसी प्रसंस्करण ± 0.005 मिमी
4. वायर-इलेक्ट्रोड काटने ± 0.003 मिमी
5. समाक्षीयता, गोलाई और सीधापन ± 0.002 मिमी
कच्चा माल :
एबीएस मोल्ड, पीपी मोल्ड, पीए मोल्ड, पीई मोल्ड, पीसी मोल्ड, टीपीयू मोल्ड, टीपीई मोल्ड, पीओएम मोल्ड, नायलॉन मोल्ड, पीए 6 + जीएफ मोल्ड, पीए 6 मोल्ड, पीईटी मोल्ड, एचडीपीई मोल्ड इत्यादि।
हमारा चयन क्यों:
1.कम लागत और कम लीड समय प्रदान करें।
2. तकनीकी आवश्यकताओं और बजट बाधाओं के अनुसार सर्वोत्तम समाधान खोजें।
3. अपनी विशिष्टताओं के अनुसार तकनीकी समस्या की समीक्षा करें।
4. परियोजना प्रक्रिया के दौरान प्रक्रिया को प्रबंधित और रिपोर्ट करें।
5. प्रोजेक्ट शेड्यूल करने से पहले क्षमता का आकलन करें।
6. आपूर्ति श्रृंखला प्रबंधन को बढ़ावा देने के लिए नियमित विक्रेता प्रक्रिया की समीक्षा।
7. अनुभव मोल्ड इंजीनियर बिक्री के बाद तकनीकी सहायता प्रदान करते हैं।
8. बहुत प्रतिस्पर्धी मूल्य।
सामान्य प्रश्न:
Q1.क्या आप एक निर्माता या एक ट्रेडिंग कंपनी हैं?
ए: हम 1 . से अधिक के साथ प्रत्यक्ष निर्माता हैं5 वर्षों का निर्यात अनुभव शुद्धता भागों, हमसे मिलने के लिए आपका स्वागत है।
प्रश्न २.मैं कोटेशन कैसे प्राप्त कर सकता हूं?
ए: कृपया अपनी मांगों के साथ हमारे सेल्स मैन से संपर्क करें, जानकारी में सामग्री, मॉडल नंबर और कोई अन्य विशेष आवश्यकताएं शामिल हैं।
Q3.क्या आप हमारे चित्र या हमारे नमूने के अनुसार सटीक भागों का उत्पादन कर सकते हैं?
ए: हां, हम आपके 2 डी या 3 डी चित्रों के अनुसार भागों का उत्पादन कर सकते हैं, और हम उत्पादन के लिए चित्र बनाने के लिए आपके नमूने के लिए माप कर सकते हैं।
प्रश्न4.गुणवत्ता की गारंटी क्या है?
ए: हम यह सुनिश्चित करने के लिए पैकिंग और डिलीवरी से पहले 100% निरीक्षण करेंगे कि उत्पाद 100% आपकी आवश्यकताओं को पूरा करते हैं।
हम 3 महीने के साथ उत्पादन ड्राइंग और परीक्षण रिपोर्ट रखेंगे, अगर आपको भागों को प्राप्त करने में कोई समस्या आती है, तो कृपया हमसे पहली बार संपर्क करें, हम आपको 8 घंटे के भीतर समाधान देंगे।
प्रश्न5.आप डिलीवरी समय की गारंटी कैसे देते हैं?
ए: उत्पादन योजना की व्यवस्था करने के लिए हमारे पास स्वतंत्र पीएमसी विभाग है।
उत्पादन प्रगति की रिपोर्ट करने और समस्याओं पर चर्चा करने के लिए हमारी हर सुबह उत्पादन बैठक होती है।
हम हर हफ्ते आपको उत्पादन प्रगति रिपोर्ट देंगे और आपके संदर्भ के लिए कुछ तस्वीरें लेंगे, जिससे आप हमारी उत्पादन प्रगति को स्पष्ट रूप से जान सकते हैं।
